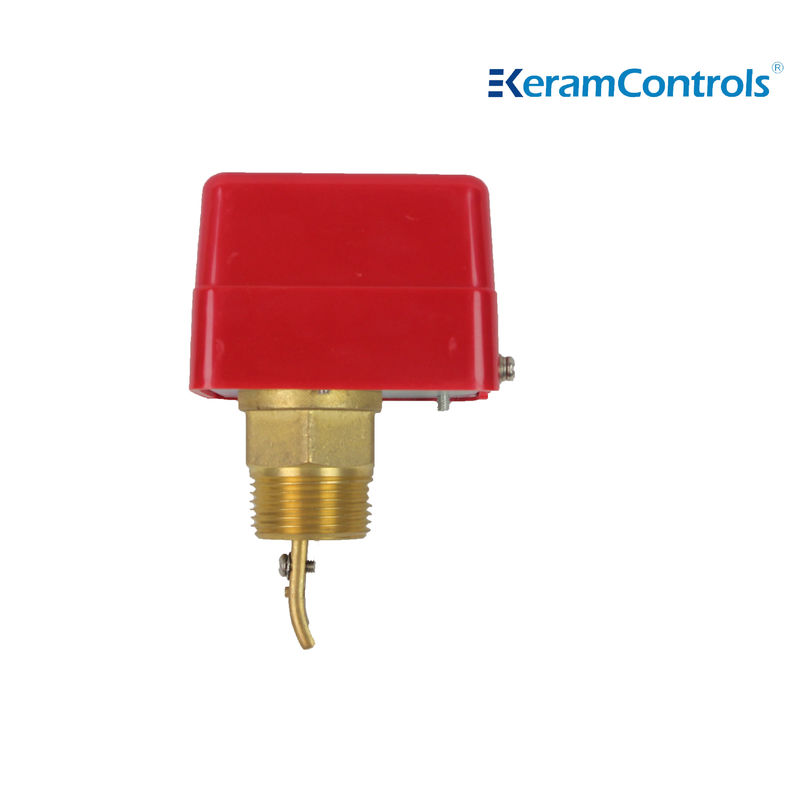

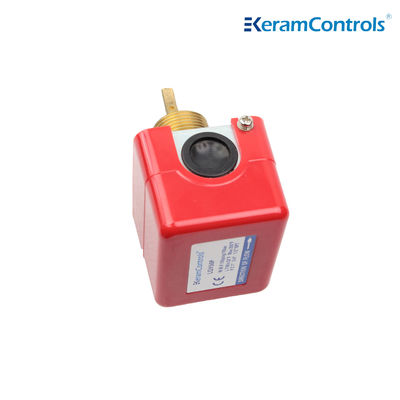

Przełącznik przepływu płynu serii LQY
| Rodzaj operacji: | On/Off, jednostopniowy, mikroprzełącznik | Regulacja ustawienia natężenia przepływu: | Śruba wewnętrzna |
|---|---|---|---|
| Materiał wiosła: | Stal nierdzewna | Ochrona: | IP54 |
| Kolor: | Czerwony | Aplikacje płynne: | Ciepła, schłodzona, studnia, basen i woda morska, solanka lub glikol etylenowy |
| Dopuszczalna temperatura otoczenia: | -20℃~85℃ | ||
| Podkreślić |
Instalacja przewodu przełącznika przepływu powietrza CE,IP54 instalacja przewodu przełącznika przepływu powietrza,przełącznik do kontroli przepływu powietrza klimatyzatora |
||
IP54 Instalacja przewodu przełącznika przepływu powietrza do klimatyzacji
Opis
Przełączniki przepływu płynu z serii LQY do rur w zakładach przemysłowych: systemy grzewcze, klimatyzacyjne, chłodnicze i pompy ciepła
Cechy
- Przełącznik przepływu płynu serii LQY jest używany do monitorowania zmiany przepływu
- Odnowiony mikrowyłącznik SPDT zapewnia niezawodną funkcję przełącznika
- Maksymalna temperatura średniej 120°C
- Ciśnienie płynu do 1Mpa
- 3 ostrza ze stali nierdzewnej do przewodów rurociągowych o średnicy 25-75 mm
- 6 dodatkowych łopatek dla rur 100-150 mm
- Typ ochrony IP54
- Na żądanie dostępne są różne połączenia
- Maksymalne ciśnienie robocze 13,5 Bar
- Obciążenie elektryczne AC250V 10A
- Zatwierdzenie CE
Dane techniczne
| Rodzaj operacji | Włącz/wyłącz, jednoetapowy, mikrowyłącznik |
| Produkcja | SPDT 15 ((8A) 24/250VAC |
| Wskaźniki przepływów | Zobacz tabelę przepływu |
| Korekta ustawienia przepływu | Śruby wewnętrzne |
| Element czujnikowy | Wiosło |
| Aplikacje płynne | Gorąca, schłodzona, woda z studni, wody z basenu i wody morskiej, sól słona lub etylenoglikol |
| Materiał części w kontakcie z płynem | Z miedzi |
| Materiał do wiosłowania | Pozostałe |
| Temperatura płynu | -10°C~120°C |
| Dopuszczalna temperatura otoczenia | -20°C~85°C |
| Dopuszczalna wilgotność otoczenia | 10...90% RH, nie kondensujące |
| Wprowadzenie kabli | Wyposażenie M18 |
| Mieszkania | Odporność na ogień ABS lub PC |
| Ochrona | IP54 |
| Kolor | Biały |
| Waga | 10,0 kg |
Wymiary (mm)
Struktura
Tabela przepływu płynów
| Wielkość przewodu | 1 | 1 1 / 4 | 1-1/2 | 2 | 2 i pół. | 3 | 4 | 5 | 6 | 8 | |
| Min. przepływ | Zwiększenie przepływu R do Y | 1.0 | 1.3 | 1.7 | 3.1 | 4.1 | 6.2 | 8.4 | 12.9 | 16.8 | 46.6 |
| Zmniejszenie przepływu R do B | 0.6 | 01 | 1.1 | 2.2 | 2.8 | 4.3 | 6.1 | 9.3 | 12.3 | 38.6 | |
| Maks. przepływ | Zwiększenie przepływu R do Y | 2.0 | 3.0 | 4.4 | 6.6 | 7.8 | 12.0 | 18.4 | 26.8 | 32.7 | 94.2 |
| Zmniejszenie przepływu R do B | 1.9 | 2.8 | 4.1 | 6.1 | 7.3 | 11.4 | 17.3 | 25.2 | 30.7 | 90.8 | |
Instalacja
kierunek strzałki na cylindrze powinien być zgodny z przepływem rury;
Przełącznik przepływu wody powinien być zainstalowany w rurociągu poziomym, musi być zainstalowany w kierunku pionowym;
Przełącznik przepływu w użyciu jest absolutnie nie dozwolone do przepływu z powrotem, aby uniknąć ostrza z powrotem do pęknięcia.
Funkcja kontaktu

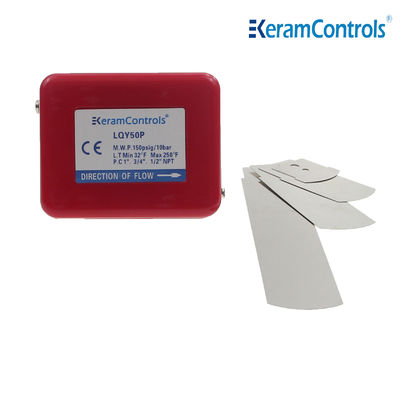

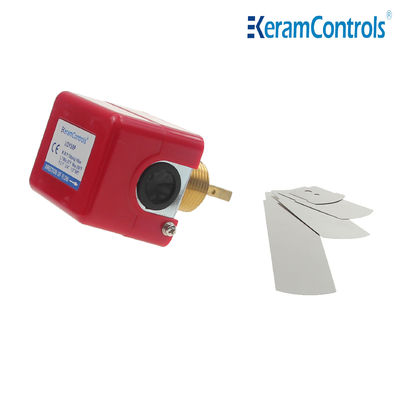

Przycinanie wiosła
Zwróć uwagę.
Z (*) liści dla fabryki jest zainstalowany;
z (△) dla dodatkowych ostrzy (nie zainstalowanych);
Po wycięciu liści do montażu, górna część ściany nie musi mieć żadnego triku z ścianą, a dolna 5-10 mm.
Specyfikacja modelu
| Model | Połączenie | Uwaga: |
| LQY50P | 1 ‰-11 1/2NPT | Pudełko z tworzyw sztucznych |
| LQY50P-1 | 1 ‰-11 1/2NPT | |
| LQY50P-2 | 1/2 ∼ 14 NPT | |
| LQY50P-3 | 3/4-14NPT |
Częste pytania
1 P: Jaki jest czas dostawy?
A: Zgodnie ze specyfikacją i ilością zamówienia, zazwyczaj 4
w ciągu 10 dni dla standardowych produktów.
2 P: Czy jesteś producentem lub przedsiębiorstwem handlowym?
A: Jesteśmy producentami z wieloletnim doświadczeniem.
Witaj w naszej fabryce.
3 P: Czy możemy użyć naszego logo na produktach?
A: Tak. Możemy zapewnić usługi OEM.
4 P: Czy posiadacie produkty z certyfikatem ex-proof?
O: Tak, możemy zaoferować certyfikaty bezpieczeństwa wewnętrznego i płomienioodporne.
5 P: Jaka jest gwarancja produktów?
Odpowiedź: Zwykle to 12 miesięcy.
6 P: Jaki jest środek transportu?
A: Express, np. TNT, FedEx, DHL, UPS lub logistyka według wskaźnika.
