Przełącznik różnicy ciśnień KCL
| Model: | Kcl | Maksymalne ciśnienie robocze: | 20 barów |
|---|---|---|---|
| Dławik kablowy: | Węzeł PG 9 (kobieta w kadłubie) | Życie: | >106 cykli przełączania |
| Kontakt: | SPDT Micro-przełącznik z oceną 5A przy 250 V AC | Temperatura pracy: | 10 do 85 ℃ |
| Ochrona: | 100 metrów | ||
| Podkreślić |
Przełączniki ciśnienia różniczkowego IP54,20 bar Prężnik różniczkowy,Monitorowanie przełącznika pompy dp w HVAC |
||

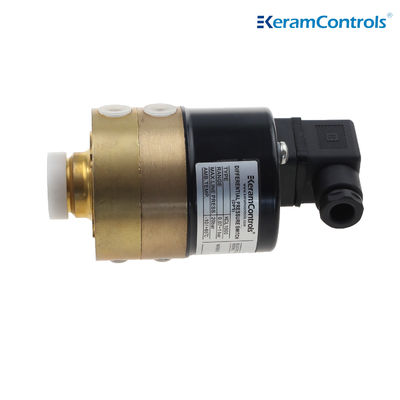

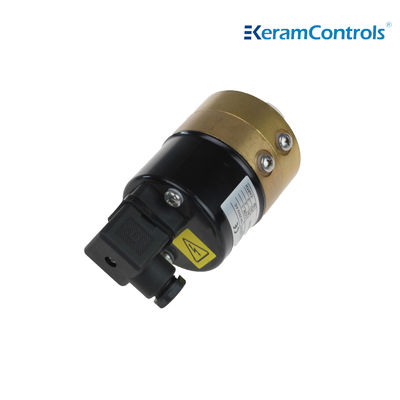

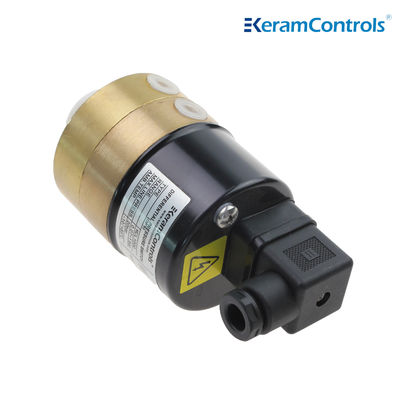

Seria KCL Czarny Stalowy Presostat Różnicy Ciśnień do Monitorowania Pompy, Przepływu Kotła i Stanu Filtra
Opis
Presostat różnicy ciśnień służy do monitorowania różnicy ciśnień cieczy i gazów neutralnych i lekko agresywnych. Jest stosowany do monitorowania stanu pompy, kotła, przepływu i stanu filtra. Wyśle sygnał, gdy przepływ lub ciśnienie spadnie lub wzrośnie do warunków alarmowych. Specjalna konstrukcja ułatwia instalację i regulację punktu przełączania.
Cecha
- Wysoki margines bezpieczeństwa nadciśnienia do 20 bar
- Regulowany wspornik montażowy
- Punkt przełączania jest łatwy do regulacji za pomocą śruby regulacyjnej
- Stopień ochrony obudowy IP54
- Certyfikat CE
Instalacja
- Upewnij się, że maksymalne ciśnienie DPS jest wyższe niż ciśnienie, które ma być zastosowane
- P1 to strona wysokiego ciśnienia, a P2 to strona niższego ciśnienia, nie można ich zamontować odwrotnie
- Upewnij się, że zasilanie elektryczne jest odizolowane przed zdjęciem pokrywy
- Upewnij się, że presostat DPS ma odpowiednią moc znamionową
- Upewnij się, że zaciski są prawidłowo podłączone, a DPS jest prawidłowo uziemiony
- Upewnij się, że temperatura otoczenia i procesu działająca na DPS mieści się w zakresie od -10 do 85°C
- Upewnij się, że DPS jest zainstalowany w miejscu bez wibracji
- Do monitorowania ciśnienia cieczy, DPS musi być zainstalowany poziomo, aby zapewnić dokładność pomiaru nie była zakłócona przez grawitację
- Upewnij się, że żaden osad nie dostanie się do czujnika
- Upewnij się, że między punktami pomiarowymi nie ma zaworów
- Regulacja punktu przełączania za pomocą śrubokręta przy śrubie regulacyjnej
- Przetestuj cały system
Wymiary (mm)
|
Nr Typ |
KCL250 KCL1000 |
KCL4000 |
| A | ø29.0 | ø40.5 |
| B | 18.5 | 31.5 |
| C | 378 | 43.0 |
| D | 76.0 | 81.0 |
| E | 18.8 | 21.5 |
| F | 133.5 | 139.0 |
Specyfikacje (mm)
| Typ | Zakres ciśnienia | Histereza |
| KCL250 | 40 do 250 mbar | 25 mbar |
| KCL1000 | 0.07 do 1 bar | 50 mbar |
| KCL4000 | 0.2 do 4 bar | 100 mbar |
| Maksymalne ciśnienie robocze | 20 bar | |
| Dławik kablowy | Gwint PG 9 (żeński w korpusie) | |
| Styk | Mikroprzełącznik SPDT o obciążalności 5A przy 250V AC | |
| Żywotność | >106cykli przełączania | |
| Materiały | Korpus | Mosiądz |
| Pokrywa | Stal malowana proszkowo | |
| Membrana | EPDM | |
| Przyłącze ciśnieniowe |
Gwint wewnętrzny G1/8"(DIN 259), 1/8" BSP (P1>P2) Obudowa |
|
| Stopień ochrony obudowy | IP54 | |
| Temperatura robocza | -10 do 85°C | |
| Wymiary (wys. x dł. x szer.) | 133.5x675x67.5mm, 139x675x67.5mm | |
| Waga | 1100g, 1320g | |
FAQ
1 P: Jaki jest czas dostawy?
O: Zgodnie ze specyfikacją i ilością zamówienia, zazwyczaj 4
dni dla normalnych standardowych produktów poniżej 10 sztuk.
2 P: Czy jesteś producentem czy firmą handlową?
O: Jesteśmy producentem z wieloletnim doświadczeniem. Posiadamy
własną fabrykę. Zapraszamy do odwiedzenia naszej fabryki.
3 P: Czy możemy używać naszego logo na produktach?
O: Tak. Możemy świadczyć usługi OEM.
4 P: Czy posiadają Państwo produkty z certyfikatem przeciwwybuchowym?
O: Tak, możemy zaoferować certyfikaty iskrobezpieczeństwa i przeciwwybuchowe.
5 P: Jaka jest gwarancja na Państwa produkty?
O: Zazwyczaj 12 miesięcy.
6 P: Jaki jest środek transportu?
O: Ekspresowe, takie jak TNT, Fedex, DHL, UPS, lub logistyka według wskazania.
