Przełącznik przepływu płynu KWFS
| Wyjście: | SPDT 15(8A) 24/250VAC | Regulacja ustawienia natężenia przepływu: | Śruba wewnętrzna |
|---|---|---|---|
| Temperatura cieczy: | -20 ℃ ~ 120 ℃ | Ochrona: | IP65 |
| Podkreślić |
DN25 Zawór elektryczny,System podgrzewania wody słonecznej zawór elektryczny |
||

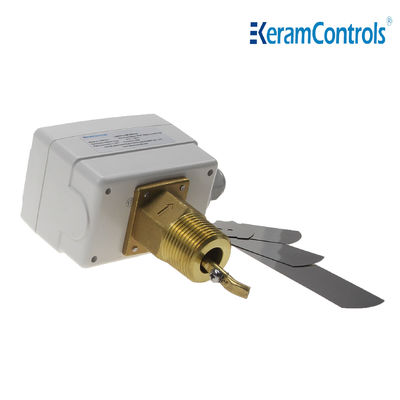

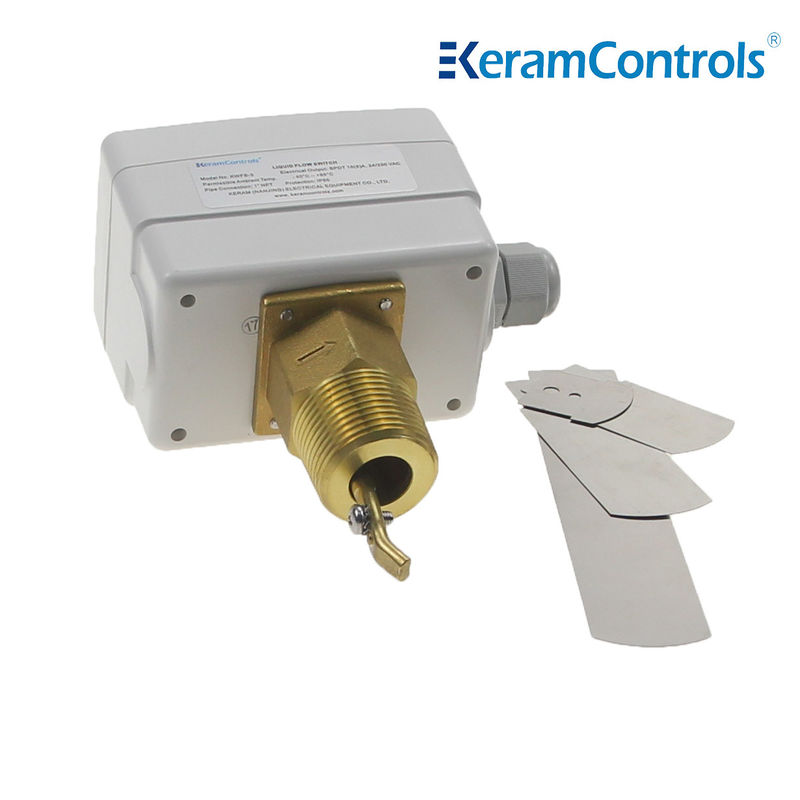

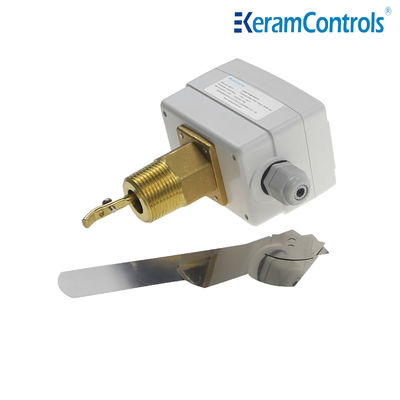

Magnetyczny przepływomierz cieczy KWFS HVAC
Opis
Seria przepływomierzy KWFS to sygnał przełączający uzyskany przez otwieranie i zamykanie mikroprzełącznika poprzez fluktuację łopatki, w celu kontrolowania przepływu. Urządzenie charakteryzuje się wysokim stopniem ochrony, dzięki czemu może być stosowane w trudnych warunkach.
Zastosowanie
Sterowanie i monitorowanie przepływu cieczy w kotłach, pompach itp. w urządzeniach grzewczych, chłodniczych i klimatyzacyjnych.
Cechy
● Kontrola przepływu wody i normalnych mediów
● Odnowiony mikroprzełącznik SPDT zapewnia niezawodną funkcję przełączania
● 15(8A)250VAC znamionowe obciążenie przełącznika
● Obudowa IP65, klasa I
● Regulowany punkt nastawy
● Łopatka ze stali nierdzewnej
● Materiał mosiężny
● Maks. temp. cieczy 120℃
● Maks. ciśnienie robocze 20Ba
Specyfikacje
| Typ działania | Włącz/Wyłącz, jednoetapowy, mikroprzełącznik |
| Wyjście | SPDT 15(8A) 24/250VAC |
| Natężenia przepływu | Patrz tabela natężeń przepływu |
| Regulacja nastawy przepływu | Śruba wewnętrzna |
| Element czujnikowy | Łopatka |
| Zastosowania cieczy | Gorąca, chłodzona, studzienna, basenowa i morska woda, solanka lub glikol etylenowy |
| Materiały części mających kontakt z płynem | Mosiądz |
| Materiał łopatki | Stal nierdzewna |
| Temperatura cieczy | -20℃~120℃ |
| Dopuszczalna temperatura otoczenia | -40℃~85℃ |
| Dopuszczalna wilgotność otoczenia | 10…90% RH, bez kondensacji |
| Wejście kablowe | Złącze M18 |
| Obudowa | ABS lub PC ognioodporny |
| Ochrona | IP65 |
| Kolor | Biały |
| Waga | 1.0Kg |
Typy modeli
| Model | Połączenie |
| KWFS-1 | 1/2" -14 NPT |
| KWFS-2 | 3/4" -14 NPT |
| KWFS-3 | 1" -11½ NPT |
Tabela natężeń przepływu cieczy
| Rozmiar rury (cale) | 1 | 1-¼ | 1-½ | 2 | 2-¼ | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| Min. przepływ | Wzrost przepływu ①&②Podłączony |
4.2 (1.0) |
5.8 (1.3) |
7.5 (1.7) |
13.7 (3.1) |
17.6 (4.0) |
27.5 (6.2) |
64..7 (14.7) |
35.2 (8.0) |
125 (28.4) |
57.01 (12.9) |
190.0 (43.1) |
74.0 (16.8) |
374.7 (85.1) |
204.7 (46.5) |
| Spadek przepływu ①&③Podłączony |
2.5 (0.6) |
3.7 (0.8) |
5.0 (1.1) |
9.7 (2.2) |
11.9 (2.7) |
19 (4.3) |
50.1 (11.4) |
26.9 (6.1) |
101.1 (22.9) |
41.0 (9.3) |
158.0 (35.9) |
54.0 (12.3) |
319.7 (72.6) |
170.0 (3806) |
|
| Maks. przepływ | Wzrost przepływu ①&②Podłączony |
9.2 (2.1) |
13.3 (3.0) |
17.6 (4.0) |
26.9 (6.1) |
30.8 (7.0) |
50.2 (11.4) |
127.6 (29.0) |
81.0 (18.4) |
245.0 (55.6) |
118.0 (26.8) |
374.7 (85.1) |
144.0 (32.7) |
759.5 (172.5) |
415.0 (94.2) |
| Spadek przepływu ①&③Podłączony |
8.1 (2.0) |
12.5 (2.8) |
16.3 (3.7) |
25.1 (5.7) |
28.6 (6.5) |
47.1 (10.7) |
122.0 (27.7) |
76.2 (17.3) |
234.7 (53.3) |
111.0 (25.2) |
359.7 (81.7) |
134.7 (30.6) |
729.6 (165.7) |
400.6 (90.8) |
|
Uwaga:
①Dla natężeń przepływu z sufiksem "Z" należy zainstalować łopatkę 6 cali.
②Jednostką natężenia przepływu w powyższej tabeli jest GPM (m /h)
Okablowanie elektryczne
Instalacja
Przepływomierz można zainstalować w dowolnej pozycji z dala od kolanek lub zwężeń, ze strzałką wskazującą kierunek przepływu. Jeśli rura jest pionowa, należy ponownie skalibrować zakres, aby zrównoważyć wagę łopatki. Jeśli urządzenie jest zamontowane w dół, należy uważać na osady i stosować je w prostej rurze z dala od filtrów, zaworów itp., o długości co najmniej 5-krotności średnicy rury przed i za jednostką.
Uwaga:
Przepływomierz jest fabrycznie skalibrowany na minimalną czułość. Aby zwiększyć wartość nastawy, obróć śrubę regulacyjną zgodnie z ruchem wskazówek zegara. Wartość odcięcia musi być ≥ minimalnego przepływu wymaganego do zapewnienia ochrony instalacji.
Wymiary (mm)
Łopatki
| Instalacja łopatki | |
| Rura | Nr |
| 1" | 1 |
| 11/4" | 1 |
| 11/2" | 1 |
| 2" | 1,2 |
| 21/2" | 1,2 |
| 3" | 1,2,3 |
| 4" | 1,2,3 |
| 4"Z | 1,2,3,4 |
| 5" | 1,2,3 |
| 5"Z | 1,2,3,4 |
| 6" | 1,2,3 |
| 6"Z | 1,2,3,4 |
| 8" | 1,2,3 |
| 8"Z | 1,2,3,4 |
