Szczegóły Produktu:
|
| Nazwa: | Przełączniki przepływu cieczy | Dostosowane wsparcie: | OEM |
|---|---|---|---|
| Gwarancja: | 1 rok | Ochrona: | IP65 |
| Orzecznictwo: | CE | Kontakt Uzgodnienie: | SPDT |
| Ocena elektryczna: | 15(8) 24/250VAC | Dopuszczalna temperatura: | Wiosło (-20 ~ 120 ℃) |
| Instalacja: | instalacja pionowa | Dostawa: | 3-5 dni roboczych |
| Kabel: | M18 | Element wyczuwający: | Wiosłować |
| Podkreślić: | Przełączniki przepływu cieczy KWFS Automation,przemysłowe przełączniki przepływu cieczy KWFS,przełącznik czujnika przepływu pompy wody KWFS 250V |
||

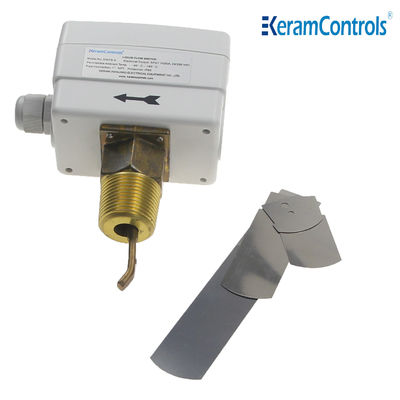

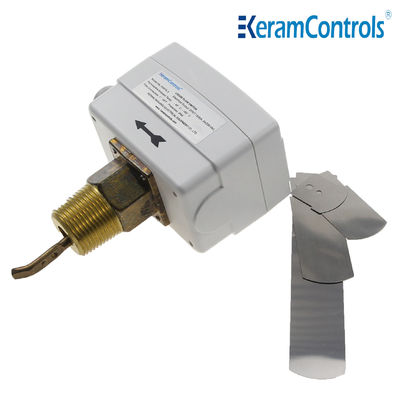

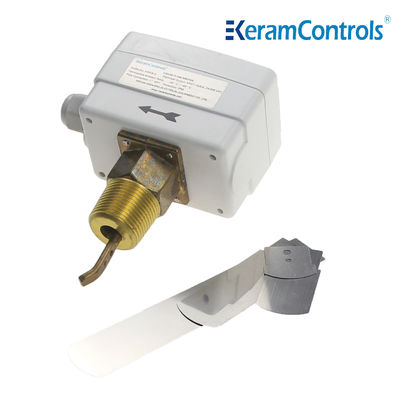

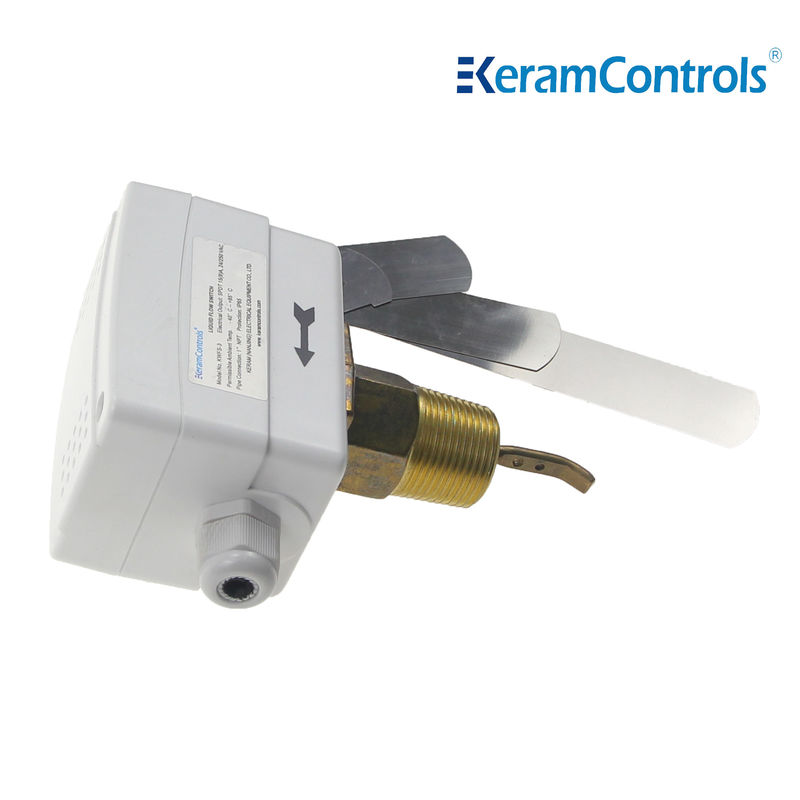

Przełącznik przepływu cieczy serii KWFS.
Przełączniki przepływu cieczy OEM IP65 Mosiądz 250V 8A Automatyka przemysłowa.
Przełącznik łopatkowy przepływu cieczy serii KWFS, odpowiedni do rur instalacji przemysłowych: ogrzewania i klimatyzacji, systemów chłodniczych i pomp ciepła.Kontrola przepływu wody i normalnych mediów.
Sterowanie i monitorowanie przepływu cieczy w kotłach, pompach itp. urządzeń grzewczych, chłodniczych i klimatyzacyjnych.
Cechy
● Kontrola przepływu wody i normalnych mediów
● Odnowiony mikroprzełącznik SPDT zapewnia niezawodną funkcję przełącznika
●15 (8A) 250VAC przełącznik oceny
● IP65, obudowa klasy I
● Regulowana nastawa
● Wiosło ze stali nierdzewnej
●Mosiądz materiał
● Max.temperatura cieczy 120 ℃
● Maksymalne ciśnienie robocze 13,5 Ba
| Rodzaj operacji | On/Off, jednostopniowy, mikroprzełącznik |
| Wyjście | SPDT 15(8A) 24/250VAC |
| Natężenia przepływu | Zobacz tabelę natężenia przepływu |
| Regulacja ustawienia natężenia przepływu | Śruba wewnętrzna |
| Element wyczuwający | Wiosłować |
| Aplikacje płynne | Gorąca, schłodzona, studnia, woda basenowa i morska, solanka lub glikol etylenowy |
| Materiał części w kontakcie z płynem | Mosiądz |
| Materiał wiosła | Stal nierdzewna |
| Temperatura cieczy | -20 ℃ ~ 120 ℃ |
| Dopuszczalna temperatura otoczenia | -40 ℃ ~ 85 ℃ |
| Dopuszczalna wilgotność otoczenia | 10…90% RH, bez kondensacji |
| Wejście kablowe | Mocowanie M18 |
| Mieszkania | Odporność ogniowa ABS lub PC |
| Ochrona | IP65 |
| Kolor | Biały |
| Waga | 1,0 kg |
Rodzaje modelu
| Model | Połączenie |
| KWFS-1 | 1/2"-14 NPT |
| KWFS-2 | 3/4" -14 NPT |
| KWFS-3 | 1" -11½ NPT |
| Rozmiar rury przewodowej (cale) | 1 | 1-¼ | 1-½ | 2 | 2-¼ | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| Min.przepływ | Zwiększenie przepływu &②Połączony |
4.2 (1.0) |
5,8 (1.3) |
7,5 (1.7) |
13,7 (3.1) |
17,6 (4.0) |
27,5 (6.2) |
64..7 (14.7) |
35,2 (8.0) |
12,5 (28.4) |
57,01 (12.9) |
90,0 (43.1) |
74,0 (16,8) |
374,7 (85,1) |
204,7 (46,5) |
| Zmniejszenie przepływu &③Połączony |
2,5 (0.6) |
3,7 (0.8) |
5.0 (1.1) |
13,7 (2.2) |
11,9 (2.7) |
19 (4.3) |
50,1 (11.4) |
26,9 (6.1) |
101,1 (22,9) |
41,0 (9.3) |
158,0 (35,9) |
54,0 (12.3) |
319,7 (72.6) |
170,0 (3806) |
|
| Maksymalny przepływ | Zwiększenie przepływu &②Połączony |
9,2 (2.1) |
13,3 (3.0) |
17,6 (4.0) |
26,9 (6.1) |
30,8 (7.0) |
50,2 (11.4) |
127,6 (29.0) |
81,0 (18.4) |
245,0 (55.6) |
118,0 (18.4) |
374,7 (85,1) |
144,0 (32.7) |
759,5 (172,5) |
415,0 (94,2) |
| Zmniejszenie przepływu &③Połączony |
8.1 (1.9) |
12,5 (2.8) |
16,3 (3.7) |
25,1 (5.7) |
28,6 (6.5) |
471 (10,7) |
122,0 (27,7) |
76,2 (17.3) |
234,7 (53.3) |
111,0 (25.2) |
359,7 (81.7) |
134,7 (30.6) |
729,6 (165.7) |
400,6 (90,8) |
|
Notatka:
①W przypadku natężenia przepływu z przyrostkiem „Z” należy zainstalować 6-calowe łopatki.
②Jednostką natężenia przepływu w powyższej tabeli jest GPM (m /h)
Czujnik przepływu można zamontować w każdej pozycji z dala od kolanek lub dławików, ze strzałką wskazującą kierunek przepływu.Jeśli rura jest pionowa, ponownie skalibruj zakres, aby zrównoważyć ciężar wiosła.Jeśli urządzenie jest montowane od dołu, należy zwrócić uwagę na żużel i nałożyć go na prostą rurę, która jest z dala od filtrów, zaworów itp., o długości co najmniej 5 razy większej od średnicy rury przed i za urządzeniem.
Notatka:
Przełącznik przepływu jest fabrycznie skalibrowany na minimalną czułość. Aby zwiększyć nastawę zaworu, przekręć śrubę regulacyjną w prawo. Zawór odcinający musi mieć ≥ minimalny przepływ niezbędny do zagwarantowania ochrony instalacji.
| Zainstaluj wiosło | |
| Rura | NIE. |
| 1" | 1 |
| 11/4" | 1 |
| 11/2" | 1 |
| 2" | 1,2 |
| 21/2" | 1,2 |
| 3" | 1,2,3 |
| 4" | 1,2,3 |
| 4"Z | 1,2,3,4 |
| 5" | 1,2,3 |
| 5"Z | 1,2,3,4 |
| 6" | 1,2,3 |
| 6"Z | 1,2,3,4 |
| 8" | 1,2,3 |
| 8"Z | 1,2,3,4 |
1 P: Jaki jest czas dostawy?
Odp .: Zgodnie ze specyfikacją i ilością zamówienia, zwykle 4
dni dla normalnych produktów standardowych w ciągu 10szt.
2 P: Czy jesteś producentem lub firmą handlową?
Odp .: Jesteśmy producentem z wieloletnim doświadczeniem. Mamy swoje
własna fabryka. Zapraszamy do odwiedzenia naszej fabryki.
3 P: Czy możemy używać naszego logo na produktach?
Odp .: Tak. Możemy świadczyć usługi OEM.
4 P: Czy masz produkty z certyfikatem ex-proof?
Odp .: Tak, możemy zaoferować certyfikaty iskrobezpieczeństwa i ognioodporności.
5 P: Jaka jest gwarancja twoich produktów?
O: Normalny to 12 miesięcy.
