IP65 Przełączniki przepływu płynu do ogrzewania klimatyzacji
| Regulacja ustawienia natężenia przepływu: | Śruba wewnętrzna | Aplikacje płynne: | Gorąca, schłodzona, studnia, woda basenowa i morska, solanka lub glikol etylenowy |
|---|---|---|---|
| Dopuszczalna temperatura otoczenia: | -40 ℃ ~ 85 ℃ | Mieszkania: | ABS lub PC |
| Kolor: | Biały | Wejście kablowe: | Złącze M18 |
| Podkreślić |
Przełączniki przepływu płynu IP65,Klimatyzacja Przełączniki przepływu płynów,Biały przełącznik przepływu wody |
||

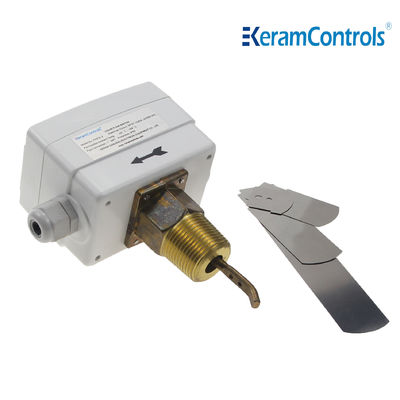

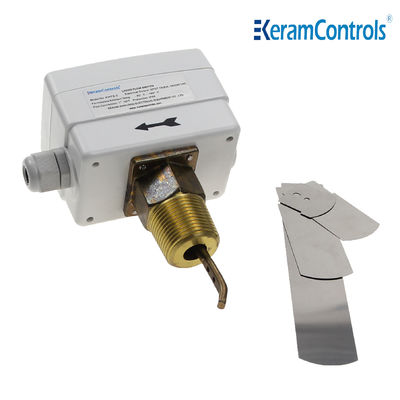

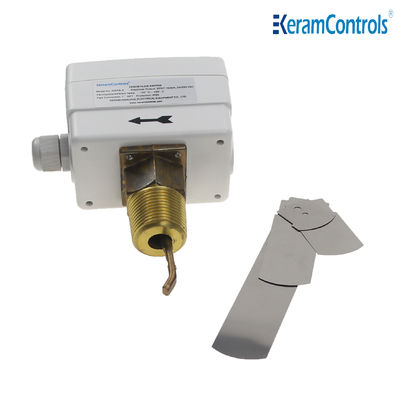

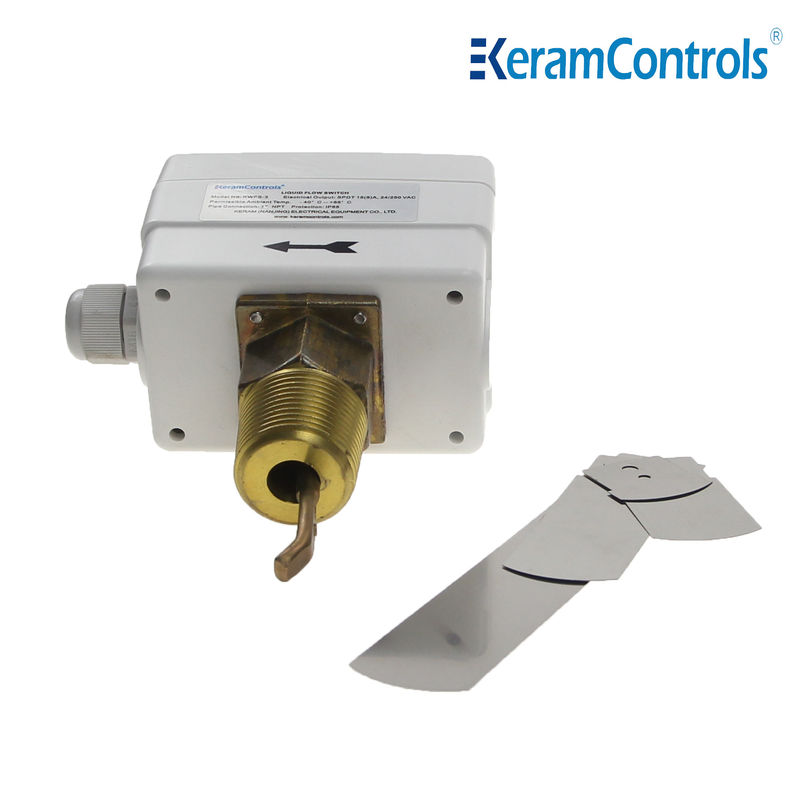

IP65 Przełączniki przepływu płynu do ogrzewania klimatyzacji
Opis
Przełączniki przepływu KWFS są stosowane do pomiaru i sterowania przepływem płynu w rurze, takiej jak woda, alkohol itp.,a także w miejscach, w których potrzebna jest ochrona przed efektem łańcucha lub odcięciem.
Przełączniki przepływowe z serii KWFS posiadają przełącznik SPDT, strukturę pełnego uszczelnienia jako powłokę i stal nierdzewna jako wewnętrzne elementy, które mogą zapewnić jego działanie w każdych warunkach.
Jest szeroko stosowany do wykrywania zmian przepływu płynów przepływających przez rury, takich jak woda, etylen, glikol lub inne płynów niegroźnych.Jeżeli przepływ płynu przekracza lub spada poniżej ustawionego przepływu, jego jednobiegunowy, dwustronny kontakt przełącznika (SPDT) może jednocześnie włączać jeden obwód i odcinać drugi obwód.Przełącznik przepływu jest zwykle stosowany, gdy działanie łańcucha lub "odcięcie" miejsca ochronyTypowym zastosowaniem jest w przypadku, gdy wymagana jest gwarancja łańcuchowa lub gwarancja "stopnia", np. w przypadku, gdy konieczne jest zagwarantowanie produktów krytycznych lub o wysokiej wartości,ten przełącznik przepływu docelowego jest często stosowany jako niezależne sterowanie zapasowe.
Zastosowanie
Kontrola i monitorowanie przepływu płynów kotłów, pomp itp., urządzeń grzewczych, chłodzących i klimatyzacyjnych.
Cechy
● Kontrola przepływu wody i zwykłych materiałów
● Odnowiony mikrowyłącznik SPDT zapewnia niezawodną funkcję
●15 ((8A) 250VAC
● IP65, klasy I
● Można regulować punkt ustawienia
● Wiosła ze stali nierdzewnej
● Materiał miedziany
● Maksymalna temperatura cieczy 120°C
● Maksymalne ciśnienie robocze 20 Ba
Specyfikacje
| Rodzaj operacji | Włącz/wyłącz, jednoetapowy, mikrowyłącznik |
| Produkcja | SPDT 15 ((8A) 24/250VAC |
| Wskaźniki przepływów | Zobacz tabelę przepływu |
| Korekta ustawienia przepływu | Śruby wewnętrzne |
| Element czujnikowy | Wiosło |
| Aplikacje płynne | Gorąca, schłodzona, woda z studni, wody z basenu i wody morskiej, sól słona lub etylenoglikol |
| Materiał części w kontakcie z płynem | Z miedzi |
| Materiał do wiosłowania | Pozostałe |
| Temperatura płynu | -20°C~120°C |
| Dopuszczalna temperatura otoczenia | -40°C~85°C |
| Dopuszczalna wilgotność otoczenia | 10...90% RH, nie kondensujące |
| Wprowadzenie kabli | Wyposażenie M18 |
| Mieszkania | Odporność na ogień ABS lub PC |
| Ochrona | IP65 |
| Kolor | Biały |
| Waga | 10,0 kg |
Rodzaje modeli
| Model | Połączenie |
| KWFS-1 | 1/2" -14 NPT |
| KWFS-2 | 3/4" -14 NPT |
| KWFS-3 | " -111⁄2 NPT |
Tabela przepływu płynów
| Wielkość przewodu | 1 | 1 1 / 4 | 1-1/2 | 2 | Dwa i pół. | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| Min. przepływ | Zwiększenie przepływu ①&2Połączone |
4.2 (1.0) |
5.8 (1.3) |
7.5 (1.7) |
13.7 (3.1) |
17.6 (4.0) |
27.5 (6.2) |
64.7 Wyroby |
35.2 (8.0) |
125 (28.4) |
57.01 (12,9) |
190.0 (43.1) |
74.0 Wyroby |
374.7 (85.1) |
204.7 (46.5) |
| Zmniejszenie przepływu ①&3Połączone |
2.5 (0,6) |
3.7 (0,8) |
5.0 (1.1) |
13.7 (2.2) |
11.9 (2.7) |
19 (4.3) |
50.1 (11.4) |
26.9 (6.1) |
101.1 (22.9) |
41.0 (9.3) |
158.0 (35.9) |
54.0 (12.3) |
319.7 (72.6) |
170.0 (3806) |
|
| Maks. przepływ | Zwiększenie przepływu ①&2Połączone |
9.2 (2.1) |
13.3 (3.0) |
17.6 (4.0) |
26.9 (6.1) |
30.8 (7,0) |
50.2 (11.4) |
127.6 (29.0) |
81.0 Wyroby |
245.0 (55.6) |
118.0 (26.7) |
374.7 (85.1) |
144.0 (32.7) |
759.5 (172,5) |
415.0 (94.2) |
| Zmniejszenie przepływu ①&3Połączone |
8.1 (2.0) |
12.5 (2.8) |
16.3 (3.7) |
25.1 (5.7) |
28.6 (6,5) |
47.1 Wyniki badania |
122.0 (27.7) |
76.2 (17.3) |
234.7 (53.3) |
111.0 (25.2) |
359.7 (81.7) |
134.7 (30.6) |
729.6 (165.7) |
400.6 (90.8) |
|
Uwaga:
1W przypadku przepływów z sufiksem "Z" należy zainstalować 6-calową wioskę.
2Jednostka przepływu w tabeli powyżej to GPM (m/h)
Przesyłki elektryczne
Instalacja
Przełącznik przepływu może być zainstalowany w każdej pozycji z dala od łokci lub gazowania, ze strzałką w kierunku przepływu.Jeżeli urządzenie jest zamontowane w dół, należy dbać o szlakę i nakładać ją w prostej rurze, która jest oddalona od filtrów, zaworów itp., o długości co najmniej 5 razy większej niż średnica rury w górnej i dolnej części urządzenia.
Uwaga:
Przełącznik przepływu jest kalibrowany fabrycznie do minimalnej czułości. Aby zwiększyć zakład zaworu, obróć śrubę regulacyjną w kierunku wskazówek wskazówek zegara.Zawór odcięcia musi być ≥ minimalny przepływ niezbędny do zagwarantowania ochrony instalacji.
Wymiary (mm)
Płotki
| Zainstalować Paddle | |
| Rury | - Nie, nie. |
| 1 " | 1 |
| 11/4" | 1 |
| 11/2" | 1 |
| 2" | 1,2 |
| 21/2" | 1,2 |
| 3 cm | 1,2,3 |
| 4" | 1,2,3 |
| 4"Z | 1,2,3,4 |
| 5" | 1,2,3 |
| 5"Z | 1,2,3,4 |
| 6" | 1,2,3 |
| 6"Z | 1,2,3,4 |
| 8" | 1,2,3 |
| 8"Z | 1,2,3,4 |
Częste pytania
1 P: Jaki jest czas dostawy?
A: Zgodnie ze specyfikacją i ilością zamówienia, zazwyczaj 4
w ciągu 10 dni dla standardowych produktów.
2 P: Czy jesteś producentem lub przedsiębiorstwem handlowym?
A: Jesteśmy producentami z wieloletnim doświadczeniem.
Witaj w naszej fabryce.
3 P: Czy możemy użyć naszego logo na produktach?
A: Tak. Możemy zapewnić usługi OEM.
4 P: Czy posiadacie produkty z certyfikatem ex-proof?
O: Tak, możemy zaoferować certyfikaty bezpieczeństwa wewnętrznego i płomienioodporne.
5 P: Jaka jest gwarancja produktów?
Odpowiedź: Zwykle to 12 miesięcy.
6 P: Jaki jest środek transportu?
A: Express, np. TNT, FedEx, DHL, UPS lub logistyka według wskaźnika.
