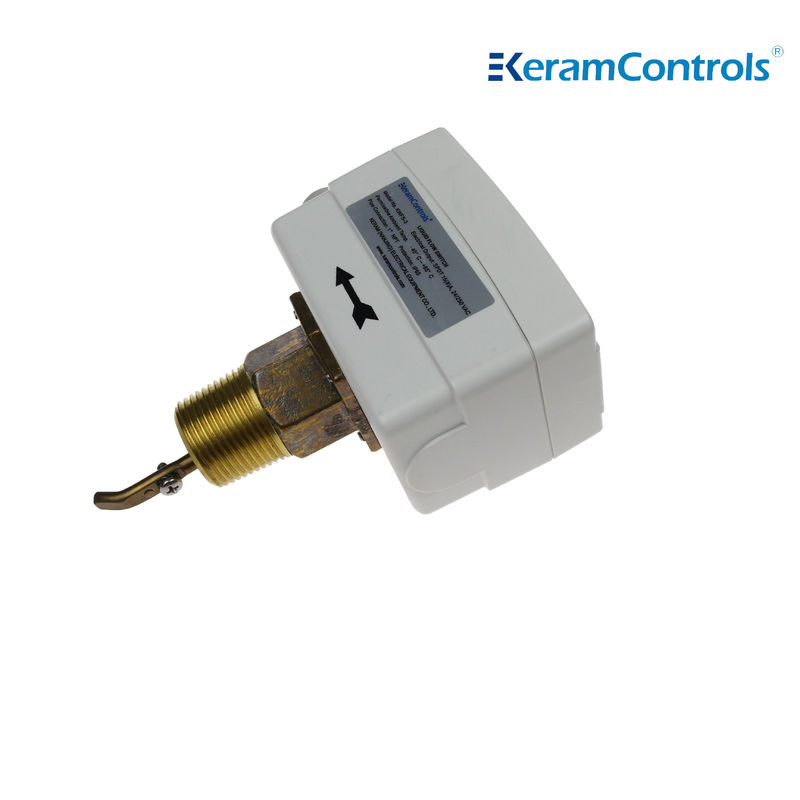

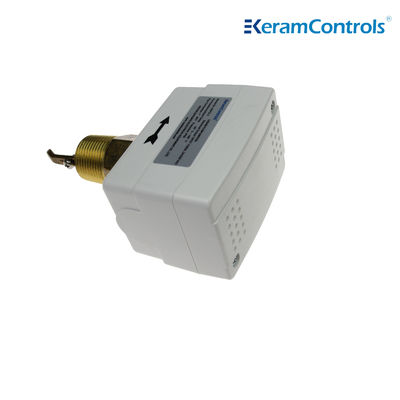

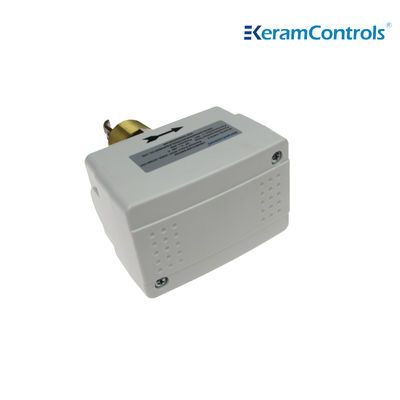

-20~+120°C Przełącznik przepływu płynu dla prędkości rurociągu
| Dopuszczalna wilgotność otoczenia: | 10…90% wilgotności względnej, bez kondensacji | Mieszkania: | Odporność ogniowa ABS lub PC |
|---|---|---|---|
| Kolor: | Biały | ||
| Podkreślić |
Przełącznik przepływu płynu 120DEG,Przełącznik prędkości przepływu rurociągu,Przełącznik przepływu płynu odporny na ogień |
||
Przełącznik przepływu cieczy -20 ~ +120 ℃ dla prędkości rurociągu cieczy
Opis
Przełącznik przepływu cieczy serii KWFS wykorzystuje jednobiegunowy przełącznik dwupołożeniowy, który może skutecznie chronić sprzęt przed przerwami w zasilaniu, i przyjmuje całkowicie zamkniętą konstrukcję, aby skutecznie zapobiegać ryzyku wycieku. Ostrza wykonane są ze stali nierdzewnej, co wydłuża żywotność sprzętu.
Aplikacja
Sterowanie i monitorowanie przepływu cieczy w kotłach, pompach itp. urządzeń grzewczych, chłodzących i klimatyzacyjnych.
Cechy
● Kontrola przepływu wody i normalnych mediów
● Odnowiony mikroprzełącznik SPDT zapewnia niezawodne działanie przełącznika
● Wartość znamionowa przełącznika 15(8A)250VAC
● Obudowa IP65, I klasa
● Regulowana wartość zadana
● Łopatka ze stali nierdzewnej
●Materiał mosiężny
● Maks. temperatura cieczy 120 ℃
● Maksymalne ciśnienie robocze 20Ba
Dane techniczne
| Rodzaj operacji | On/Off, jednostopniowy, mikroprzełącznik |
| Wyjście | SPDT 15(8A) 24/250VAC |
| Natężenia przepływu | Patrz tabela natężenia przepływu |
| Regulacja ustawienia natężenia przepływu | Śruba wewnętrzna |
| Element czujnikowy | Wiosłować |
| Aplikacje płynne | Gorąca, schłodzona, studnia, woda basenowa i morska, solanka lub glikol etylenowy |
| Materiał części mających kontakt z płynem | Mosiądz |
| Materiał wiosła | Stal nierdzewna |
| Temperatura cieczy | -20 ℃ ~ 120 ℃ |
| Dopuszczalna temperatura otoczenia | -40 ℃ ~ 85 ℃ |
| Dopuszczalna wilgotność otoczenia | 10…90% RH, bez kondensacji |
| Wejście kablowe | Złącze M18 |
| Mieszkania | Odporność ogniowa ABS lub PC |
| Ochrona | IP65 |
| Kolor | Biały |
| Waga | 1,0 kg |
Typy modeli
| Model | Połączenie |
| KWFS-1 | 1/2" -14 NPT |
| KWFS-2 | 3/4" -14 NPT |
| KWFS-3 | 1" -11½ NPT |
Tabela natężenia przepływu cieczy
| Rozmiar rury przewodowej (cale) | 1 | 1-¼ | 1-½ | 2 | 2-¼ | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| Min. przepływ | Wzrost przepływu ①&②Połączono |
4.2 (1.0) |
5.8 (1.3) |
7,5 (1.7) |
13,7 (3.1) |
17,6 (4.0) |
27,5 (6.2) |
64,7 (14,7) |
35.2 (8,0) |
125 (28,4) |
57.01 (12,9) |
190,0 (43,1) |
74,0 (16,8) |
374,7 (85,1) |
204,7 (46,5) |
| Zmniejszenie przepływu ①&③Połączono |
2.5 (0,6) |
3.7 (0,8) |
5,0 (1.1) |
5.7 (2.2) |
11.9 (2.7) |
19 (4.3) |
50.1 (11,4) |
26,9 (6.1) |
101.1 (22,9) |
41,0 (9.3) |
158,0 (35,9) |
54,0 (12,3) |
319,7 (72,6) |
170,0 (3806) |
|
| Maks. przepływ | Wzrost przepływu ①&②Połączono |
9.2 (2.1) |
13.3 (3.0) |
17,6 (4.0) |
26,9 (6.1) |
30.8 (7,0) |
50.2 (11,4) |
127,6 (29,0) |
81,0 (18,4) |
245,0 (55,6) |
118,0 (26,8) |
374,7 (85,1) |
144,0 (32,7) |
759,5 (172,5) |
415,0 (94,2) |
| Zmniejszenie przepływu ①&③Połączono |
8.1 (2.0) |
12,5 (2.8) |
16.3 (3.7) |
25.1 (5.7) |
28.6 (6,5) |
47.1 (10,7) |
122,0 (27,7) |
76.2 (17,3) |
234,7 (53,3) |
111,0 (25,2) |
359,7 (81,7) |
134,7 (30,6) |
729,6 (165,7) |
400,6 (90,8) |
|
Notatka:
①W przypadku natężeń przepływu z przyrostkiem „Z” należy zainstalować 6-calową łopatkę.
②Jednostką natężenia przepływu w powyższej tabeli jest GPM (m /h)
Okablowanie elektryczne
Instalacja
Przełącznik przepływu można zamontować w dowolnej pozycji, z dala od kolan i dławików, ze strzałką wskazującą kierunek przepływu. Jeśli rura jest ustawiona pionowo, przeprowadź ponowną kalibrację zakresu, aby zrównoważyć ciężar łopatki. Jeżeli urządzenie jest montowane w dół, należy uważać na żużel i nakładać je na prostą rurę z dala od filtrów, zaworów itp., o długości co najmniej 5-krotności średnicy rury przed i za urządzeniem.
Notatka:
Przełącznik przepływu jest fabrycznie skalibrowany na minimalną czułość. Aby zwiększyć nastawę zaworu, należy obrócić śrubę regulacyjną w kierunku zgodnym z ruchem wskazówek zegara. Zawór odcinający musi mieć ≥minimalny przepływ niezbędny do zagwarantowania ochrony instalacji.
Wymiary (mm)
Wiosła
| Zainstaluj wiosło | |
| Rura | NIE. |
| 1" | 1 |
| 11/4" | 1 |
| 11/2" | 1 |
| 2" | 1,2 |
| 21/2" | 1,2 |
| 3" | 1,2,3 |
| 4" | 1,2,3 |
| 4"Z | 1,2,3,4 |
| 5" | 1,2,3 |
| 5"Z | 1,2,3,4 |
| 6" | 1,2,3 |
| 6"Z | 1,2,3,4 |
| 8" | 1,2,3 |
| 8"Z | 1,2,3,4 |
