Przełącznik czujnika przepływu wody 10-90% RH
| Regulacja ustawienia natężenia przepływu: | Śruba wewnętrzna | Materiał części mających kontakt z płynem: | Mosiądz |
|---|---|---|---|
| Wejście kablowe: | Złącze M18 | ||
| Podkreślić |
90% RH Przełącznik przepływu płynu,M18 Włączanie przełącznika przepływu płynu,M18 Przełącznik czujnika przepływu wody |
||

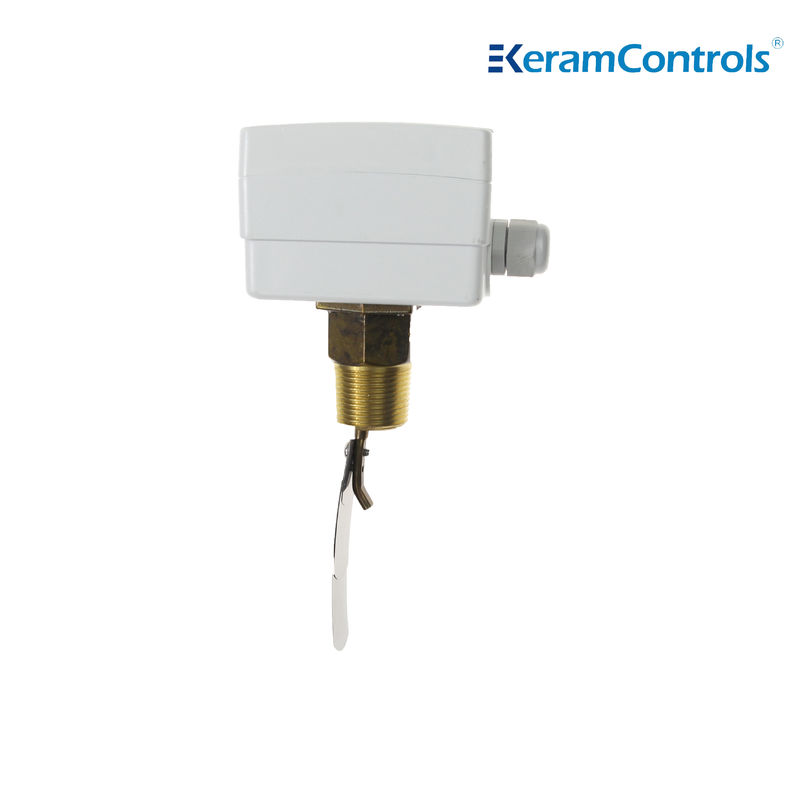

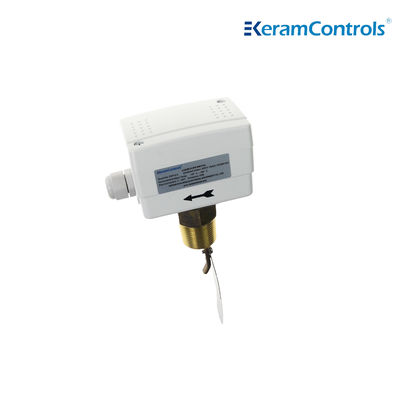

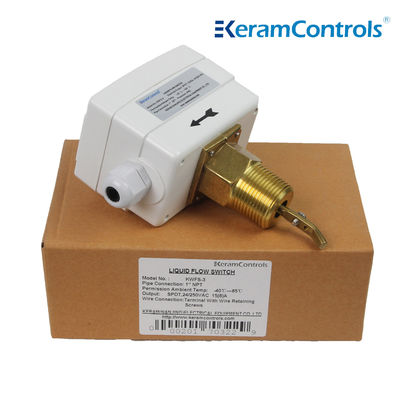

Przełącznik czujnika przepływu wody 10-90% RH
Opis
Część mechaniczna przełącznika przepływu klapki jest bezpiecznie odizolowana od części elektronicznej. Produkt nie zawiera miotaczy, które mogą łatwo powodować awarie,i elementy elektryczne nie mają bezpośredniego kontaktu z elementami metalowymi o dużych różnicach temperaturNie ma problemu z komponentami elektrycznymi wytwarzającymi skondensowaną wodę i powodującymi korozję.
Przełącznik przepływu płynu z serii KWFS ma wyjście SPDT, doskonałą wydajność, wysoką precyzję i niezawodność, może być zainstalowany w rurociągach wodnych i płynów nieżrzących do miedzi i jest łatwy w montażu,regulacja wartości przepływu jest regulowana, a punkt powtórnego działania jest stabilny, dzięki czemu urządzenie może dokładnie kontrolować przepływ mediów.
Zastosowanie
Kontrola i monitorowanie przepływu płynów kotłów, pomp itp., urządzeń grzewczych, chłodzących i klimatyzacyjnych.
Cechy
● Kontrola przepływu wody i zwykłych materiałów
● Odnowiony mikrowyłącznik SPDT zapewnia niezawodną funkcję
●15 ((8A) 250VAC
● IP65, klasy I
● Można regulować punkt ustawienia
● Wiosła ze stali nierdzewnej
● Materiał miedziany
● Maksymalna temperatura cieczy 120°C
● Maksymalne ciśnienie robocze 20 Ba
Specyfikacje
| Rodzaj operacji | Włącz/wyłącz, jednoetapowy, mikrowyłącznik |
| Produkcja | SPDT 15 ((8A) 24/250VAC |
| Wskaźniki przepływów | Zobacz tabelę przepływu |
| Korekta ustawienia przepływu | Śruby wewnętrzne |
| Element czujnikowy | Wiosło |
| Aplikacje płynne | Gorąca, schłodzona, woda z studni, wody z basenu i wody morskiej, sól słona lub etylenoglikol |
| Materiał części w kontakcie z płynem | Z miedzi |
| Materiał do wiosłowania | Pozostałe |
| Temperatura płynu | -20°C~120°C |
| Dopuszczalna temperatura otoczenia | -40°C~85°C |
| Dopuszczalna wilgotność otoczenia | 10...90% RH, nie kondensujące |
| Wprowadzenie kabli | Wyposażenie M18 |
| Mieszkania | Odporność na ogień ABS lub PC |
| Ochrona | IP65 |
| Kolor | Biały |
| Waga | 10,0 kg |
Rodzaje modeli
| Model | Połączenie |
| KWFS-1 | 1/2" -14 NPT |
| KWFS-2 | 3/4" -14 NPT |
| KWFS-3 | " -111⁄2 NPT |
Tabela przepływu płynów
| Wielkość przewodu | 1 | 1 1 / 4 | 1-1/2 | 2 | Dwa i pół. | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| Min. przepływ | Zwiększenie przepływu ①&2Połączone |
4.2 (1.0) |
5.8 (1.3) |
7.5 (1.7) |
13.7 (3.1) |
17.6 (4.0) |
27.5 (6.2) |
64.7 Wyroby |
35.2 (8.0) |
125 (28.4) |
57.01 (12,9) |
190.0 (43.1) |
74.0 Wyroby |
374.7 (85.1) |
204.7 (46.5) |
| Zmniejszenie przepływu ①&3Połączone |
2.5 (0,6) |
3.7 (0,8) |
5.0 (1.1) |
9.7 (2.2) |
11.9 (2.7) |
19 (4.3) |
50.1 (11.4) |
26.9 (6.1) |
101.1 (22.9) |
41.0 (9.3) |
158.0 (35.9) |
54.0 (12.3) |
319.7 (72.6) |
170.0 (3806) |
|
| Maks. przepływ | Zwiększenie przepływu ①&2Połączone |
9.2 (2.1) |
13.3 (3.0) |
17.6 (4.0) |
26.9 (6.1) |
30.8 (7,0) |
50.2 (11.4) |
127.6 (29.0) |
81.0 Wyroby |
245.0 (55.6) |
118.0 (26.8) |
374.7 (85.1) |
144.0 (32.7) |
759.5 (172,5) |
415.0 (94.2) |
| Zmniejszenie przepływu ①&3Połączone |
8.1 (2.0) |
12.5 (2.8) |
16.3 (3.7) |
25.1 (5.7) |
28.6 (6,5) |
47.1 Wyniki badania |
122.0 (27.7) |
76.2 (17.3) |
234.7 (53.3) |
111.0 (25.2) |
359.7 (81.7) |
134.7 (30.6) |
729.6 (165.7) |
400.6 (90.8) |
|
Uwaga:
1W przypadku przepływów z sufiksem "Z" należy zainstalować 6-calową wioskę.
2Jednostka przepływu w tabeli powyżej to GPM (m/h)
Przesyłki elektryczne
Instalacja
Przełącznik przepływu może być zainstalowany w każdej pozycji z dala od łokci lub gazowania, ze strzałką w kierunku przepływu.Jeżeli urządzenie jest zamontowane w dół, należy dbać o szlakę i nakładać ją w prostej rurze, która jest oddalona od filtrów, zaworów itp., o długości co najmniej 5 razy większej niż średnica rury w górnej i dolnej części urządzenia.
Uwaga:
Przełącznik przepływu jest kalibrowany fabrycznie do minimalnej czułości. Aby zwiększyć zakład zaworu, obróć śrubę regulacyjną w kierunku wskazówek wskazówek zegara.Zawór odcięcia musi być ≥ minimalny przepływ niezbędny do zagwarantowania ochrony instalacji.
Wymiary (mm)
Płotki
| Zainstalować Paddle | |
| Rury | - Nie, nie. |
| 1 " | 1 |
| 11/4" | 1 |
| 11/2" | 1 |
| 2" | 1,2 |
| 21/2" | 1,2 |
| 3 cm | 1,2,3 |
| 4" | 1,2,3 |
| 4"Z | 1,2,3,4 |
| 5" | 1,2,3 |
| 5"Z | 1,2,3,4 |
| 6" | 1,2,3 |
| 6"Z | 1,2,3,4 |
| 8" | 1,2,3 |
| 8"Z | 1,2,3,4 |
