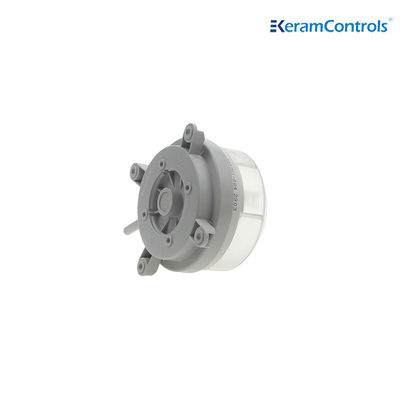

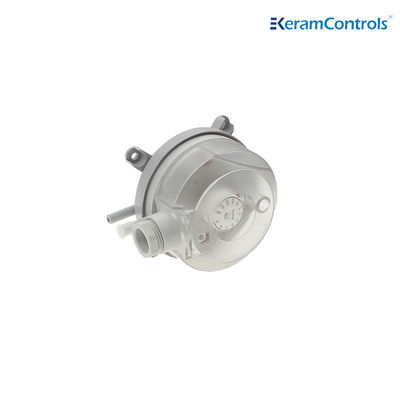

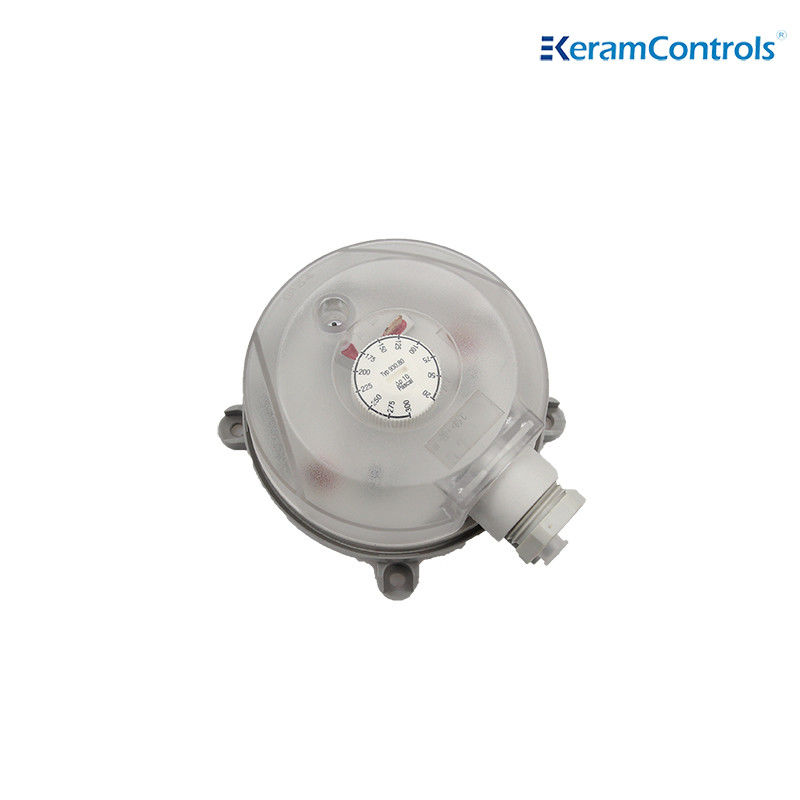

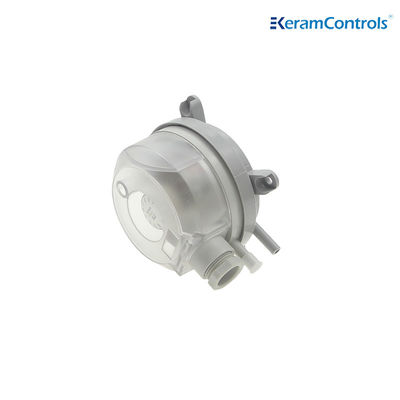

-40~85°C IP54 Przełącznik ciśnienia powietrza różnicowego
| Model: | QAD | Układ kontaktowy: | Spdt |
|---|---|---|---|
| Głoska bezdźwięczna: | Powietrze, niepalne i nieagresywne gazy | Maksymalne ciśnienie robocze: | 10kpa |
| Pozycja montażowa: | Membrana w dowolnej płaszczyźnie pionowej | Stopień ochrony: | IP54 (z osłoną) |
| Temperatura pracy: | -40 ℃ do 85 ℃ | ||
| Podkreślić |
Przełącznik ciśnienia powietrza IP54,Przełącznik ciśnienia powietrza różnicowego 10 kPa,Przełączniki ciśnienia różnicowego SPDT |
||
-40~85°C IP54 Przełącznik ciśnienia powietrza różnicowego
Opis
Przełączniki ciśnienia różniczkowego serii QAD to przełączniki ciśnienia ogólnego przeznaczenia przeznaczone zarówno do zastosowań HVAC, jak i do zarządzania energią.ujemne, lub różnicowe ciśnienie powietrza w przypadku stosowania w połączeniu z rurą do pobierania próbek serii DBZ-06, A/SPT lub A/VPT.jednoetapowy mikrowyłącznik i dwie komory ciśnieniowe oddzielone silikonowym przebojnikiemObudowa zawiera również 1/2 ′′ przewodu knockout i zabezpiecza przed przypadkowym kontaktem ze śrubami końcowymi przełącznika, a także fabrycznie wykalibrowany liniały przycisk regulacji punktu ustawienia.Punkt ustawienia można regulować bez porównania z miernikiem pola, manometru lub magnehelium.
Specyfikacje techniczne
| Model | QAD |
| Media | Powietrze, gazy niepalne i nieagresywne |
| Maksymalne ciśnienie robocze | 10 kPa |
| Pozycja montażu | Diafragma w dowolnej pionowej płaszczyźnie |
| Stopień ochrony | IP54 ((z osłoną) |
| Temperatura pracy | -40°C do 85°C |
| Arrangement kontaktowy | SPDT |
| Wskaźnik elektryczny | Odporność: początkowa: < 50 miliohm; |
| Prąd 1.5A rezystywny (indukcyjny 0,4A) 250V | |
| Połączenie elektryczne | 6.3x0.8 ostrza 46244 lub końcówki śruby |
| Materiał | Obudowa: ABS |
| Złącza kanałowe: ABS | |
| Membrana: silikon | |
| Obudowa kablowa:PVC | |
| Waga | 0.15 kg ((0,35 kg z elastyczną rurą) |
| Połączenie | φ6,0 mm dla połączenia rur |
| Zatwierdzenie | UL, CE, RoHS |
Wymiary ((mm)
Połączenia instalacyjne
Układy sterujące ciśnieniem powietrza serii QAD są kalibrowane fabrycznie do pozycji pionowej.
• w przypadku pokrywy skierowanej w górę, punkt przełączania jest o 15 Pa wyższy od skali;
• przy pokrywie skierowanym w dół, punkt przełączania jest o 15 Pa niższy od skali.
Uwaga:Nie instaluj z góry na dół przy ciśnieniu mniejszym niż 50 Pa!
Przesyłki elektryczne
Zakres produktów
| Model | Zakres ciśnienia | Różnica | Tolerancja |
| QAD-1 | 20 ~ 200 Pa | 10 Pa | ±15% |
| QAD-2 | 30 ~ 300 Pa | 10 Pa | ±15% |
| QAD-3 | 40 ~ 400 Pa | 20 Pa | ±15% |
| QAD-4 | 50 ~ 500 Pa | 20 Pa | ±15% |
| QAD-5 | 200 ~ 1000 Pa | 100 Pa | ±15% |
| QAD-6 | 500 do 2500 Pa | 150 Pa | ±15% |
| QAD-7 | 1000 ~ 5000 Pa | 250 Pa | ±15% |
- Wydajność podana w niniejszym arkuszu może zostać zmieniona bez uprzedniego powiadomienia w związku z ulepszeniami konstrukcyjnymi
