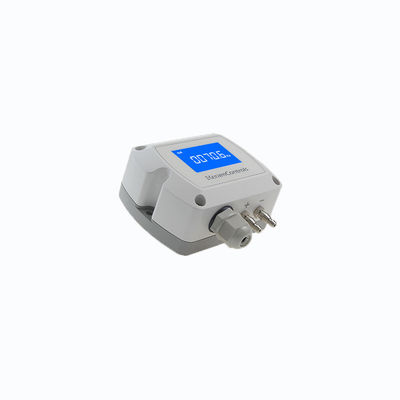

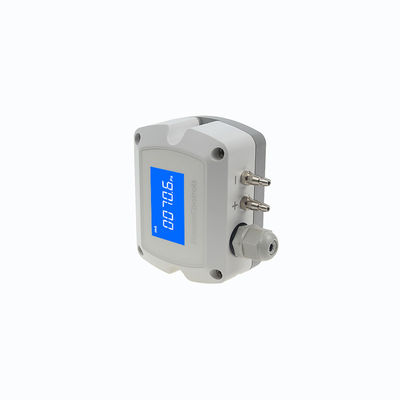

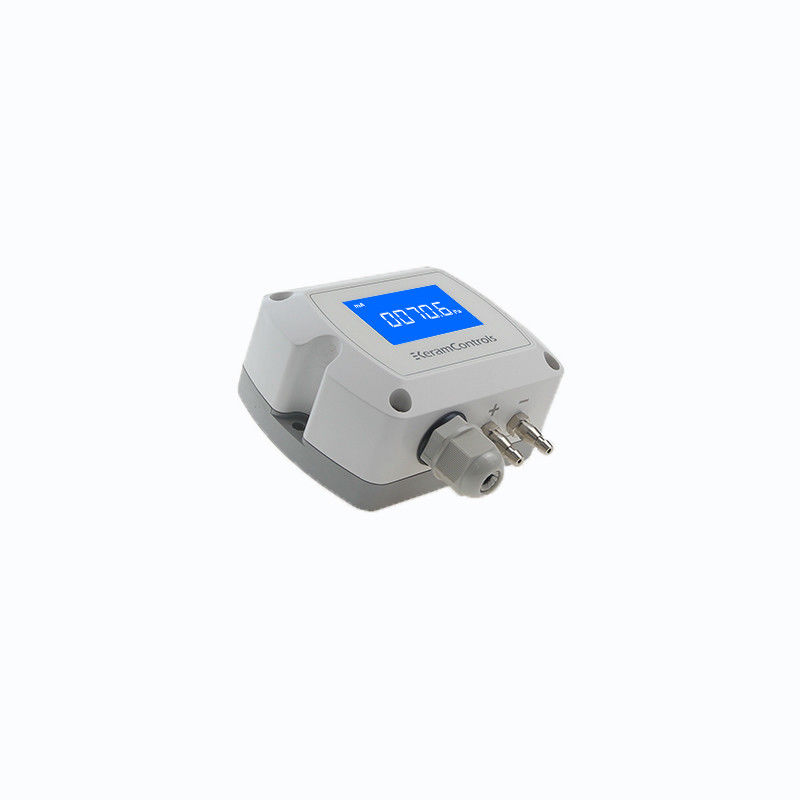

Cyfrowy czujnik różnicy ciśnień IP65 do instalacji HVAC
| Głoska bezdźwięczna: | Powietrze i gazy neutralne | Automatyczne zerowanie: | Kalibracja ręczna |
|---|---|---|---|
| Klasa ochrony: | IP65/NEMA 4 | Dokładność: | <±1% FS@-5 do +65℃ |
| Temperatura pracy: | -20 ··· +70°C | Ochrona mieszkaniowa: | IP65 |
| Podkreślić |
IP65 cyfrowy czujnik ciśnienia różnicowego,Czujnik ciśnienia różnicowego HVAC DPT,IP65 cyfrowy czujnik ciśnienia różniczkowego |
||
cyfrowy czujnik ciśnienia różnicowego
Opis
The working principle of the micro-differential pressure sensor The two pressures of the micro-differential pressure sensor enter the high and low pressure chamber and act on the isolation diaphragms on both sides of the element Przekazywane są po obu stronach przewodu pomiarowego przez przewód izolacyjny i płyn napełniający w elemencie.Diafragma pomiarowa i elektrody na blach izolacyjnych po obu stronach tworzą kondensator.
W przypadku gdy ciśnienie po obu stronach jest niespójne, mierzy się przemieszczenie prześcieradła, a jego przemieszczenie jest proporcjonalne do różnicy ciśnienia,więc pojemność po obu stronach nie jest równaJest przekształcany w sygnał proporcjonalny do ciśnienia poprzez oscylację i demodulację.Zasada działania nadajnika ciśnienia i nadajnika ciśnienia bezwzględnego jest taka sama jak w przypadku czujnika ciśnienia mikro różnicowegoRóżnica polega na tym, że ciśnienie komory niskiego ciśnienia jest ciśnieniem atmosferycznym lub ciśnieniem próżni.Konwerter A/D przekształca prąd demodulatora w sygnał analogowy używany przez mikrokontroler do oceny wartości ciśnienia wejściowego. Mikroprocesor kontroluje działanie nadajnika. Ponadto linializacja czujnika. Zresetowanie zakresu wykrywania. Obliczenie konwersji jednostki inżynieryjnej, tłumienia, otwierania, wystroju czujnika,diagnostyka i komunikacja cyfrowa.
Cechy
- Zakres od -25/+25Pa do -10000/+10000Pa (w zależności od modelu)
- Automatyczna ręczna kalibracja do zera
- Wyjście napięcia, prądu, sygnału cyfrowego
- Standardowa dokładność < ± 1% FS
- Ochrona domów IP65
Zastosowanie
- System HVAC
- Czyste pomieszczenia farmaceutyczne
- Elektryczne czystości
- Pokoje czyste medyczne
- Budynki handlowe
- Węzeł transportu publicznego
Dane techniczne
| Model | KDP210 |
| Jednostki pomiarowe | Tato, mmH2O,inWG,mmHG,KPa,mbar |
| Dokładność | < ± 1% FS@-5 do +65°C |
| Czas reakcji | 0.5s |
| Powtarzanie stabilności | ±0,01 % przy FS/Rok |
| Rozstrzygnięcie | 0.1 Pa; 0,1 mmH2O; 0,01mbar; 0,01mmHG |
| Media | Powietrze i gazy neutralne |
| Temperatura pracy | -20...+70°C |
| Temperatura przechowywania | -40...+60°C |
| Zużycie energii | < 1,5 W |
| Wytrzymane pod ciśnieniem | x15 |
| Zasilanie | 16~30VAC/DC (3 przewody) / 18~30VDC (2 przewody) |
| Sygnał wyjściowy | 4-20mA ((2przewody) |
| 4-20mA ((3przewody) | |
| 0~5V/0~10VDC ((3przewody) | |
| RS-485 | |
| Zindywidualizowane | |
| Auto Zero | Wykonanie kalibracji ręcznej |
| Materiały mieszkaniowe | PC&ABS, UL94V-0 |
| Klasa ochrony | IP65/NEMA4 |
| Wyświetlacz | Wyświetlenie LCD z podświetleniem ((4-20mA 2 przewody bez podświetlenia) |
| Drążek kablowy | M16*1.5 |
Wymiar ((mm)
Zmiana zakresu pomiarowego
Ustawienie wyjścia ((3 drut Model)
Ręczna korekta punktu zerowego
Przewodnik do zamawianiae
KDP210-Range-display-output
| Model | Zakresy | Wyświetlacz | wydajność | |||
| KDP210 | -100~+100Pa | (1) | Podświetlenie LCD | (D) | 4-20mA ((2 przewody) | (E) |
| -1000~+1000Pa | (2) | 4-20mA ((3 przewody) | (F) | |||
| -2000~+2000Pa | (3) | 0-5/0-10VDC (3 przewody) | (G) | |||
| -10000~+10000Pa | (4) | RS-485 | (H) | |||
| Zindywidualizowane | ||||||
DPT różnicowy nadajnik ciśnienia LCD Wyświetlacz 0,5 s Czas reakcji
Czujnik różnicy ciśnień dla powietrza i gazów obojętnych
Przekaźnik ciśnienia różnicowego KDP210 z klasą ochrony IP65/NEMA 4
