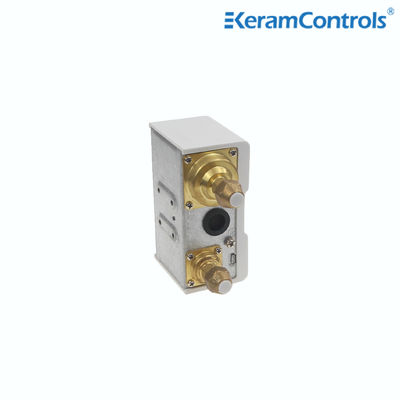

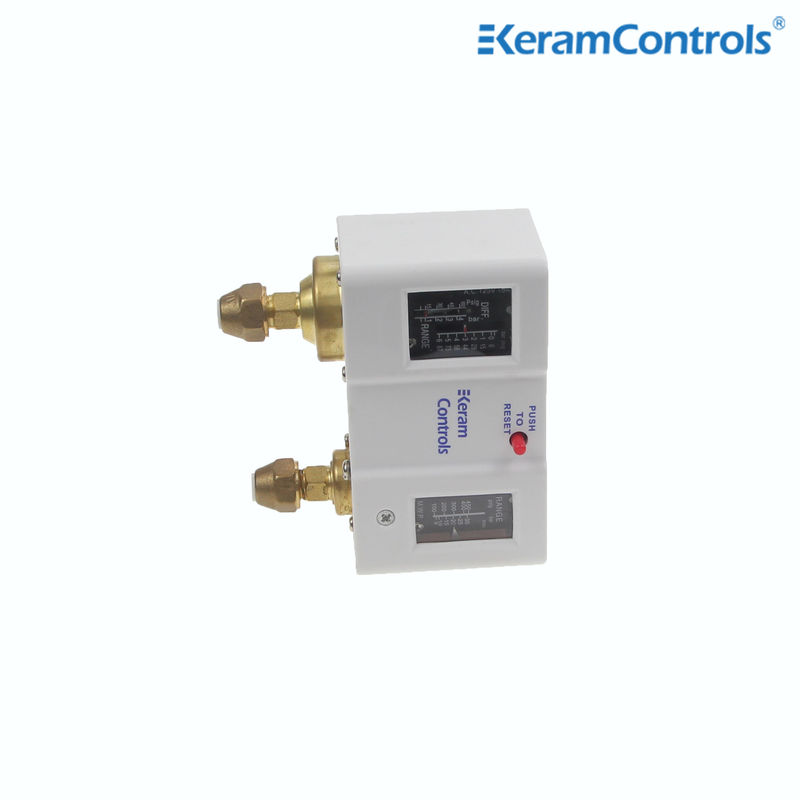

Podwójne regulowane przełączniki ciśnieniowe ze stali nierdzewnej do pompy wodnej
| Temperatura pracy:: | -20 ~ 120 ℃ | Tworzywo: | Stal nierdzewna |
|---|---|---|---|
| Ochrona przed wnikaniem: | IP54 | Wysokie ciśnienie: | 8-30 barów |
| Niższe ciśnienie: | -0,5-6 barów | ||
| Podkreślić |
IP54 Podwójnie regulowane przełączniki ciśnienia,Przełączniki ciśnienia regulowane CE SS,Przełącznik ciśnienia wody regulowany CE |
||
Pozostałe urządzenia, z wyłączeniem tych objętych pozycją 8411pompa wodna z przełącznikiem ciśnienia
Opis
Zasada działania przełącznika ciśnienia: gdy ciśnienie w układzie jest wyższe lub niższe niż nominalne ciśnienie bezpieczeństwa, dysk w czujniku porusza się natychmiast,i łącznik przełącznika zostanie podłączony lub odłączony poprzez podłączenie pręta prowadzeniaKiedy ciśnienie spadnie lub wzrośnie do wartości odzyskiwania, dysk zostanie natychmiast zresetowany, a przełącznik zostanie automatycznie zresetowany, lub po prostu,gdy zmierzone ciśnienie przekracza wartość nominalną, wolny koniec elastycznego elementu poruszy się, wciśnij element przełącznika bezpośrednio lub po porównaniu, aby zmienić stan włączania i wyłączania elementu przełącznika w celu kontrolowania mierzonego ciśnienia.Elastyczne elementy stosowane do przełącznika ciśnienia obejmują jednoprzewodową rurę sprężynową, membrana, pudełko membranowe, miotacze itp.
Podwójne urządzenia sterujące ciśnieniem z serii Q830 mogą być stosowane nie tylko w fluorowanym czynniku chłodniczym, ale także w powietrzu
i cieczy (dozwolona temperatura cieczy od -20 do 120°C)
Ustawialne ustawienia zakresu i różnicy.
Odnowiony mikrowyłącznik SPDT zapewnia niezawodną funkcję przełącznika.
Elastyczny uchwyt pasuje do różnych zastosowań.
Powyższa pokrywa jest opcjonalna (IP44)
Na żądanie dostępne są różne połączenia.
Automatyczna i ręczna wersja resetu
Materiał miecza to miedź, a interfejs ciśnienia to mosiądz.
Zatwierdzenie CE
Specyfikacja
| Model | Niskie ciśnienie ((bar) | Wysokie ciśnienie ((bar) | Formularz resetowania ((bar) | Ustawienie fabryczne ((bar) | ||||||
| Zakres regulacji ciśnienia | Różnica | Zakres regulacji ciśnienia | Różnica | Niskie ciśnienie | Wysokie ciśnienie | Niskie ciśnienie | Wysokie ciśnienie | |||
| Włączony | Włączony | Włączony | Włączony | |||||||
| Q830 | -0,5~6 | -0,6~4 | 8 ~ 30 | 3 ~ 5 (stawione) | Auto. | Auto. | 3 | 2 | 20 | 15 |
| Q830HM | -0,5~6 | -0,6~4 | 8 ~ 30 | ≤ 5 | Auto. | Podręcznik | 3 | 2 | 20 | Ręczne zresetowanie |
| Q830HLM | -0,5~6 | ≤ 1 | 8 ~ 30 | ≤ 5 | Podręcznik | Podręcznik | 3 | Podręcznik | 20 | Ręczne zresetowanie |
Wymiary ((mm)
Przesyłki elektryczne
|
Narysowane Ampere ((A) Władowanie znamionowe ((V) |
Fabryka energii (Cosφ) |
125/250V Klimatyzator |
|
| Prąd nieindustrialny | 1 | 12 | |
| Aktualność przemysłu | Pełne obciążenie | 0.75 | 12 |
| Zamykany obrotowy | 0.45 | 72 | |
Połączenie i instalacja
Płytka montażowa
