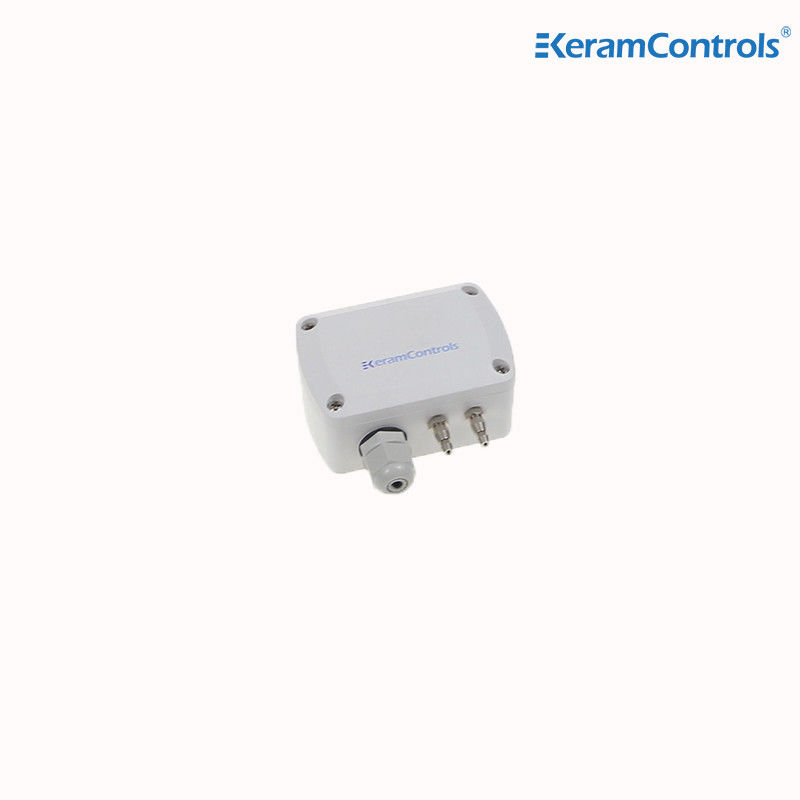

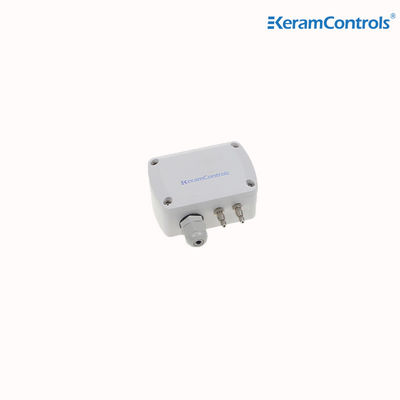

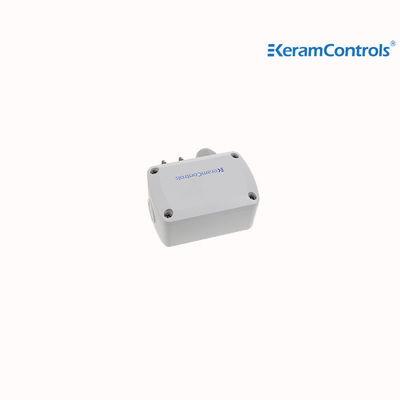

Czujnik różnicy ciśnień IP65 NEMA4 Dpt Dostosowany
| Sygnał wyjściowy: | 4-20mA (3 przewody) | Temperatura przechowywania: | -40…+60℃ |
|---|---|---|---|
| Zużycie energii: | <1,5 W | Dokładność: | <±1% FS@-5 do +65℃ |
| Podkreślić |
Czujnik IP65 Dpt,Czujnik NEMA4 Dpt,Zindywidualizowany czujnik ciśnienia różnicowego |
||
czujnik ciśnienia różnicowego dpt
Opis
The differential pressure transmitter utilizes the piezoresistive effect of the silicon conductor of the differential pressure sensor to realize the conversion of the differential pressure and the electrical signal.
Ponieważ wyjście sygnału przez most Wheatstone na czułym chipie ma dobry liniowy związek z ciśnieniem różniczkowym,można dokonać dokładnego pomiaru mierzonego ciśnienia różnicowego.
Przekaźnik ciśnienia różniczkowego jest szeroko stosowany w kontroli procesów przemysłowych, pomiarach przepływu, instrumentach medycznych, pomiarach aerodynamicznych, sprzęcie hydraulicznym, pneumatycznym i innych dziedzinach.
Przekaźnik ciśnienia różniczkowego jest stosowany głównie do pomiaru ciśnienia różniczkowego, poziomu płynu i przepływu.
W przemyśle naftowym i petrochemicznym ciśnienie różniczkowe, poziom płynu i przepływ są bardzo ważnymi parametrami, więc nadajnik ciśnienia różniczkowego może realizować lokalne wyświetlanie, zdalne monitorowanie,kontrolę, alarmu i innych funkcji.
Cechy
- Zakres od -25/+25Pa do -10000/+10000Pa (w zależności od modelu)
- Automatyczna ręczna kalibracja do zera
- Wyjście napięcia, prądu, sygnału cyfrowego
- Standardowa dokładność < ± 1% FS
- Ochrona domów IP65
- W przypadku ≤ 100 Pa dokładność < ± 3%FS±2Pa
Zastosowanie
- System HVAC
- Czyste pomieszczenia farmaceutyczne
- Elektryczne czystości
- Pokoje czyste medyczne
- Budynki handlowe
- Węzeł transportu publicznego
Dane techniczne
| Model | KDP110 |
| Jednostki pomiarowe | Tato, mmH2O,inWG,mmHG,KPa,mbar |
| Dokładność | < ± 1% FS@-5 do +65°C |
| Czas reakcji | 0.5s |
| Powtarzanie stabilności | ±0,01 % przy FS/Rok |
| Rozstrzygnięcie | 0.1 Pa; 0,1 mmH2O; 0,01mbar; 0,01mmHG |
| Media | Powietrze i gazy neutralne |
| Temperatura pracy | -20...+70°C |
| Temperatura przechowywania | -40...+60°C |
| Zużycie energii | < 1,5 W |
| Wytrzymane pod ciśnieniem | x15 |
| Zasilanie | 16~30VAC/DC (3 przewody) / 18~30VDC (2 przewody) |
| Sygnał wyjściowy | 4-20mA ((2przewody) |
| 4-20mA ((3przewody) | |
| 0~5V/0~10VDC ((3przewody) | |
| RS-485 | |
| Zindywidualizowane | |
| Auto Zero | Wykonanie kalibracji ręcznej |
| Materiały mieszkaniowe | PC&ABS, UL94V-0 |
| Klasa ochrony | IP65/NEMA4 |
| Drążek kablowy | M16*1.5 |
Wymiar
Zmiana zakresu pomiarowego
Ustawienie wyjścia ((3 drut Model)
Ręczna korekta punktu zerowego
Przewodnik do zamawianiae
KDP110-Range-Output
| Model | Zakres | Produkcja | ||
| KDP110 | -100~+100Pa | (1) | 4-20mA ((2 przewody) | (E) |
| -1000~+1000Pa | (2) | 4-20mA ((3 przewody) | (F) | |
| -2000~+2000Pa | (3) | 0-5/0-10V ((3 przewody) | (G) | |
| -10000~+10000Pa | (4) | RS-485 | (H) | |
| Zindywidualizowane | ||||
