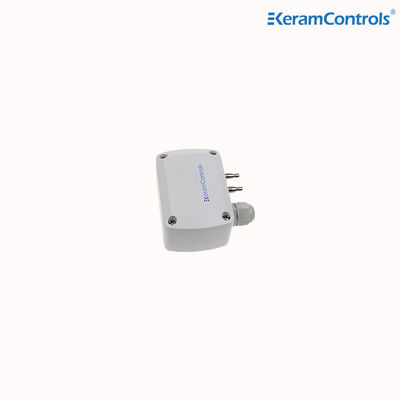

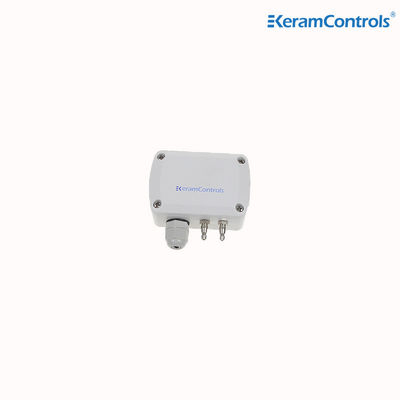

IP65 Czujnik różnicy ciśnień powietrza Czujnik różnicy ciśnień do systemu HVAC
| Sygnał wyjściowy: | 4-20mA (2 przewody) | Temperatura przechowywania: | -40…+60℃ |
|---|---|---|---|
| Zużycie energii: | <1,5 W | Dokładność: | <±1% FS@-5 do +65℃ |
| Temperatura pracy: | -20 ··· +70°C | ||
| Podkreślić |
20 mA czujnik ciśnienia powietrza różnicowego,2 czujnik ciśnienia różnicowego,czujnik ciśnienia różnicowego ip65 |
||
czujnik ciśnienia powietrza różnicowego czujnik ciśnienia różnicowego
Opis
Zasada działania nadajnika ciśnienia różniczkowego przenosi ciśnienie różniczkowe przyjmowane przez standardowe części tłoczenia (dżusze, płyty otworu,przewody ciśnieniowe po obu stronach nadajnika ciśnienia różnicowego, a następnie przesyła sygnał ciśnienia różniczkowego do elementu pomiarowego przez płyn uszczelniający (olej silikonowy, olej fluorowy) w przepony,a następnie element pomiarowy przekształci sygnał ciśnienia różniczkowego w odpowiedni sygnał elektryczny i przekaże go do konwerteraWreszcie, po przetworzeniu przez wzmacniacz operacyjny i inne jednostki, jest przekształcany w standardowe sygnały elektryczne (1~5V, 4~20mA).
Zazwyczaj miejsce montażu nadajnika ciśnienia różniczkowego znajduje się daleko od pomieszczenia sterującego.jako sygnał przesyłowy zazwyczaj stosuje się sygnał prądu standardowego o pojemności 4~20mA, a sygnał kontaktowy w pomieszczeniu sterującym staje się 1 ~ 5V.
Cechy
- Zakres od -25/+25Pa do -10000/+10000Pa (w zależności od modelu)
- Automatyczna ręczna kalibracja do zera
- Wyjście napięcia, prądu, sygnału cyfrowego
- Standardowa dokładność < ± 1% FS
- Ochrona domów IP65
- W przypadku ≤ 100 Pa dokładność < ± 3%FS±2Pa
Zastosowanie
- System HVAC
- Czyste pomieszczenia farmaceutyczne
- Elektryczne czystości
- Pokoje czyste medyczne
- Budynki handlowe
- Węzeł transportu publicznego
Dane techniczne
| Model | KDP110 |
| Jednostki pomiarowe | Tato, mmH2O,inWG,mmHG,KPa,mbar |
| Dokładność | < ± 1% FS@-5 do +65°C |
| Czas reakcji | 0.5s |
| Powtarzanie stabilności | ±0,01 % przy FS/Rok |
| Rozstrzygnięcie | 0.1 Pa; 0,1 mmH2O; 0,01mbar; 0,01mmHG |
| Media | Powietrze i gazy neutralne |
| Temperatura pracy | -20...+70°C |
| Temperatura przechowywania | -40...+60°C |
| Zużycie energii | < 1,5 W |
| Wytrzymane pod ciśnieniem | x15 |
| Zasilanie | 16~30VAC/DC (3 przewody) / 18~30VDC (2 przewody) |
| Sygnał wyjściowy | 4-20mA ((2przewody) |
| 4-20mA ((3przewody) | |
| 0~5V/0~10VDC ((3przewody) | |
| RS-485 | |
| Zindywidualizowane | |
| Auto Zero | Wykonanie kalibracji ręcznej |
| Materiały mieszkaniowe | PC&ABS, UL94V-0 |
| Klasa ochrony | IP65/NEMA4 |
| Drążek kablowy | M16*1.5 |
Wymiar
Zmiana zakresu pomiarowego
Ustawienie wyjścia ((3 drut Model)
Ręczna korekta punktu zerowego
Przewodnik do zamawianiae
KDP110-Range-Output
| Model | Zakres | Produkcja | ||
| KDP110 | -100~+100Pa | (1) | 4-20mA ((2 przewody) | (E) |
| -1000~+1000Pa | (2) | 4-20mA ((3 przewody) | (F) | |
| -2000~+2000Pa | (3) | 0-5/0-10V ((3 przewody) | (G) | |
| -10000~+10000Pa | (4) | RS-485 | (H) | |
| Zindywidualizowane | ||||
