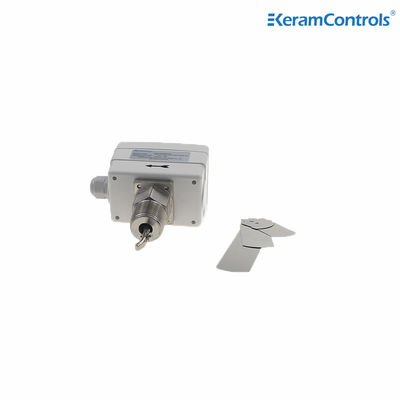

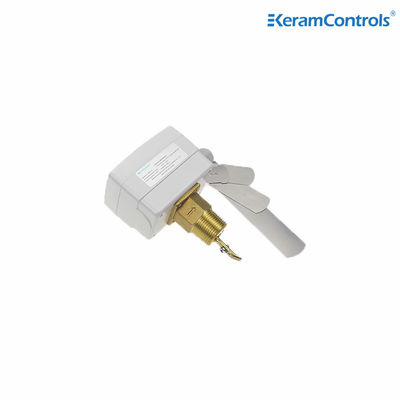

Wymienny przełącznik przepływu wody Danfoss SPDT Jednostopniowy regulowany
| Rodzaj operacji: | On/Off, jednostopniowy, mikroprzełącznik | Wyjście: | SPDT 15(8A) 24/250VAC |
|---|---|---|---|
| Natężenia przepływu: | Patrz tabela natężenia przepływu | Ochrona mieszkaniowa: | IP65 |
| Podkreślić |
Przełącznik przepływu wody Danfoss,Przełącznik przepływu wody SPDT,Wymienne przełączniki przepływu płynu |
||
Wymienny przełącznik przepływu wody danfoss
Opis
Przełącznik przepływu wody serii KWFS jest przełącznikiem przepływu, który może być stosowany w temperaturze średniej - 20 ~ 120 °C. Jego unikalny materiał obudowy pozwala temperaturze środowiska pracy osiągnąć - 40 ~ 85 °C,które mogą spełniać wymagania niektórych klientów dotyczące środowiska użytkowaniaPoziom ochrony IP65 pozwala skutecznie chronić elementy wewnętrzne i wydłużać żywotność urządzenia.
Zasada działania polega na tym, że gdy płyn pędzi w kierunku ostrza, ostrze waha się, zmieniając względną pozycję magnesu i kontaktora trzciny,aktywacja kontaktora w celu jego zamknięcia lub otwarciaPo przerwaniu płynu ostrze wraca do pozycji początkowej, ponownie uruchamiając kontaktor trzciny.Wzajemne odpychanie dwóch magnesów zapewnia siłę wymaganą do przywrócenia przełącznika przepływu, a kontaktor powraca do poprzedniego stanu
Zastosowanie
Kontrola i monitorowanie przepływu płynów kotłów, pomp itp., urządzeń grzewczych, chłodzących i klimatyzacyjnych.
Cechy
● Kontrola przepływu wody i zwykłych materiałów
● Odnowiony mikrowyłącznik SPDT zapewnia niezawodną funkcję
●15 ((8A) 250VAC
● IP65, klasy I
● Można regulować punkt ustawienia
● Wiosła ze stali nierdzewnej
● Materiał z mosiądzu
● Maksymalna temperatura cieczy 120°C
● Maksymalne ciśnienie robocze 20 Ba
Specyfikacje
| Rodzaj operacji | Włącz/wyłącz, jednoetapowy, mikrowyłącznik |
| Produkcja | SPDT 15 ((8A) 24/250VAC |
| Wskaźniki przepływów | Zobacz tabelę przepływu |
| Korekta ustawienia przepływu | Śruby wewnętrzne |
| Element czujnikowy | Wiosło |
| Aplikacje płynne | Gorąca, schłodzona, woda z studni, wody z basenu i wody morskiej, sól słona lub etylenoglikol |
| Materiał części w kontakcie z płynem | Z miedzi |
| Materiał do wiosłowania | Pozostałe |
| Temperatura płynu | -20°C~120°C |
| Dopuszczalna temperatura otoczenia | -40°C~85°C |
| Dopuszczalna wilgotność otoczenia | 10...90% RH, nie kondensujące |
| Wprowadzenie kabli | Wyposażenie M18 |
| Mieszkania | Odporność na ogień ABS lub PC |
| Ochrona | IP65 |
| Kolor | Biały |
| Waga | 10,0 kg |
Rodzaje modeli
| Model | Połączenie |
| KWFS-1 | 1/2" -14 NPT |
| KWFS-2 | 3/4" -14 NPT |
| KWFS-3 | " -111⁄2 NPT |
Tabela przepływu płynów
| Wielkość przewodu | 1 | 1 1 / 4 | 1-1/2 | 2 | Dwa i pół. | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| Min. przepływ |
Zwiększenie przepływu |
4.2 |
5.8 |
7.5 |
13.7 |
17.6 |
27.5 |
64- Nie, nie.7 |
35.2 |
125 |
57.01 |
190.0 |
74.0 |
374.7 |
204.7 |
|
Zmniejszenie przepływu |
2.5 |
3.7 |
5.0 |
9.7 |
11.9 |
19 |
50.1 |
26.9 |
101.1 |
41.0 |
158.0 |
54.0 |
319.7 |
170.0 |
|
| Maks. przepływ |
Zwiększenie przepływu |
9.2 |
13.3 |
17.6 |
26.9 |
30.8 |
50.2 |
127.6 |
81.0 |
245.0 |
118.0 |
374.7 |
144.0 |
759.5 |
415.0 |
|
Zmniejszenie przepływu |
8.1 |
12.5 |
16.3 |
25.1 |
28.6 |
47.1 |
122.0 |
76.2 |
234.7 |
111.0 |
359.7 |
134.7 |
729.6 |
400.6 |
|
Uwaga:
1W przypadku przepływów z sufiksem "Z" należy zainstalować 6-calową wioskę.
2Jednostka przepływu w tabeli powyżej to GPM (m/h)
Przesyłki elektryczne
Instalacja
Przełącznik przepływu może być zainstalowany w każdej pozycji z dala od łokci lub gazowania, ze strzałką w kierunku przepływu.Jeżeli urządzenie jest zamontowane w dół, należy dbać o szlakę i nakładać ją w prostej rurze, która jest oddalona od filtrów, zaworów itp., o długości co najmniej 5 razy większej niż średnica rury w górnej i dolnej części urządzenia.
Uwaga:
Przełącznik przepływu jest kalibrowany fabrycznie do minimalnej czułości. Aby zwiększyć zakład zaworu, obróć śrubę regulacyjną w kierunku wskazówek wskazówek zegara.Zawór odcięcia musi być ≥ minimalny przepływ niezbędny do zagwarantowania ochrony instalacji.
Wymiary (mm)
Płotki
| Zainstalować Paddle | |
| Rury | - Nie, nie. |
| 1 " | 1 |
| 11/4" | 1 |
| 11/2" | 1 |
| 2" | 1,2 |
| 21/2" | 1,2 |
| 3 cm | 1,2,3 |
| 4" | 1,2,3 |
| 4"Z | 1,2,3,4 |
| 5" | 1,2,3 |
| 5"Z | 1,2,3,4 |
| 6" | 1,2,3 |
| 6"Z | 1,2,3,4 |
| 8" | 1,2,3 |
| 8"Z | 1,2,3,4 |
